自动道闸



道闸又称挡车器,Barrier Gate,是专门用于道路上限制机动车行驶的通道出入口管理设备 ,现广泛应用于公路收费站、停车场、小区、企事业单位门口,来管理车辆的出入。

电动道闸可单独通过遥控实现起落杆,也可以通过停车场管理系统(即IC刷卡管理系统)实行自动管理状态。
根据道闸的使用场所,其闸杆可分为直杆、90度曲杆、180度折杆及栅栏等。
道闸由减速箱、电机、(或者采用液压)传动机构、平衡装置、机箱、闸杆支架、闸杆等部分组成。


道 闸


技术参数
SW6031系列道闸,选择机箱外观,选择颜色,选择闸杆,选择机芯
根据机箱外观,可选SW6031款,SW6032款,SW6033款,SW6034款,SW6035款
闸杆:可选直杆、90度曲杆、180度折杆及栅栏等款式,杆长2-6米定制,折杆限高多少限宽多少
箱体尺寸:长350 * 宽280 * 高100 0mm,
机身颜色:可选交通黄,桔红,灰色等
闸杆颜色:可选红白和黄黑 两种
方向:可选左固定(常见),右固定
运行速度:常规5秒,3秒。其他时长1S、4S、6S可定制
电机运行功率:95W
其他选项,快速道闸,滚动显示屏,广告道闸

产品图片
  点击图片欣赏大图 点击图片欣赏大图

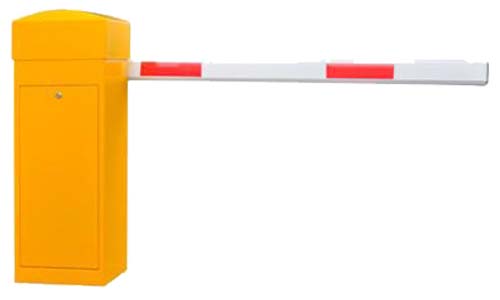

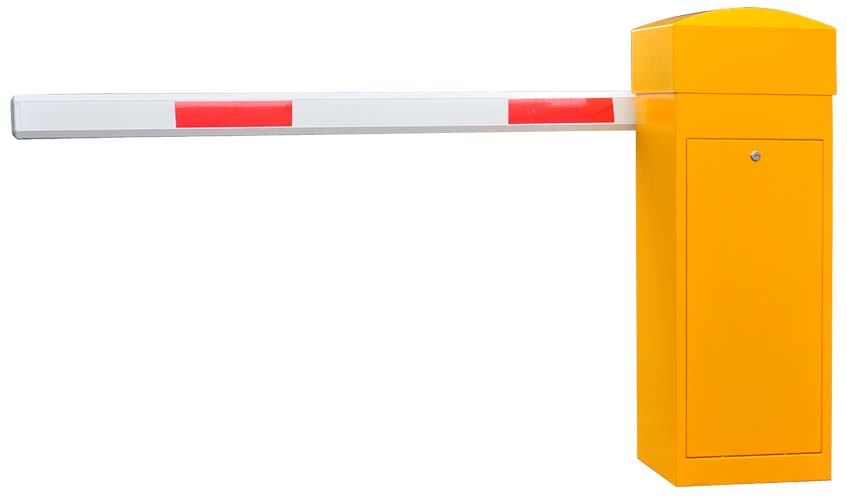

型号 SW6031A(重点推广型号)--左固定 SW6031A(重点推广型号)--右固定

产品图片
型号 SW6032 SW6033

产品图片
型号 SW6034 SW6035

产品图片
  点击图片欣赏大图
型号 SW6031S单层栅栏闸杆
颜色



道闸型号:SW6031 道闸型号:SW6037(高速道闸) 道闸型号:SW6038(新交流)
参数:
输入电源:220V 50Hz
电机功率:90W 220VAC
运行速度:常规5秒,其他时长3、4S可定制
最大杆长:6m
参数:
输入电源:220V 50Hz
电机功率:90W 220VAC,
运行速度:常规2秒
1.2秒,最长杆3.0M。2.0秒,最长杆4M

参数:
输入电源:220V 50Hz
电机功率:90W 220VAC
运行速度:6s
最大杆长:6m

含遥控器,三联按钮。含不长于6米的八角直栏杆一根。
机箱为冷轧汽车用钢板,板厚2.0MM,道闸整体外形尺寸为高1000*宽350*厚280MM,表面静电喷粉。起杆时间可为3,4,5秒。
功能与特点
1.无线遥控控制起落杆
2.可外接红绿灯警示(选配)
3.可外接红外保护(选配)
4.可外接地感(选配)
5.配有收费系统接口
6.电机能连续运行不会热保护
7.停电时可快速离合,手动起落杆
8.在强冷天气下能照常启动
功能与特点
1.无线遥控控制起落杆
2.可外接红绿灯警示(选配)
3.可外接红外保护(选配)
4.可外接地感(选配)
5.配有收费系统接口
6.电机能连续运行不会热保护
7.停电时可快速离合,手动起落杆
8.在强冷天气下能照常启动
功能与特点:
1.可配滚动显示屏(选配)
2.无线遥控控制起落杆
3.可外接红绿灯警示(选配)
4.可外接红外保护(选配)
5.可外接地感 (选配)
6.配有收费系统接口
7.电机能连续运行不会热保护
8.停电时可快速离合,手动起落杆
9.在强冷天气下能照常启动


订货时除须写明以上具体型号规格外,另请您务必注明 方向 和 颜色
1.方向定义:见上图示,右方向(或叫左固定)在型号后加Y,左方向(或叫右固定)在型号后加Z
2.颜色:本公司常用道闸颜色为中黄,桔红,其它颜色须特订


选用什么样的道闸? 需要考虑机身,闸杆和功能

闸 杆


90°曲臂 90°曲臂 180°曲臂
  最大杆长: 2.5 米+2.5 米
运行速度:6 秒

单层栅栏 单层栅栏 双层栅栏
  最大杆长: 5 米
运行速度:6 秒
最大杆长: 5 米
运行速度:6 秒

1、材质:
2、闸杆的形式:0-表示直杆,1-表示90°曲杆,2-表示180°曲杆,3-表示单层栏栅杆,4-表示双层栏栅杆,5-表示带胶条杆,6-表示单面带灯杆,7表示双面带灯杆,8-表示电动伸缩杆,9-表示手动伸缩杆
3、表示该型号栏杆最大长度和运行时间
① 数字6,表示该型号最长可配6米栏杆,运行时间为6秒,具体杆长可文字说明,但运行时间为6秒。② 如数字是5的曲杆,运行时间是6秒。 ③ 如数字是4的曲杆,运行时间是3-4秒。④ 如数字是3的曲杆,运行时间是1.5-2秒。


支架


    三键按钮 遥控按钮


机身


1、材质:全铝合金,抗氧化电泳处理
2、机身颜色:
3、道闸的各种外型:1-表示道闸不分左、右机,3-表示268×348八角形道闸,5-表示220×320弧形不带显示屏道闸,6-表示250×348八角形、半圆帽道闸,7-表示220×368弧形道闸,8-表示220×320弧形道闸,9-表示220×320弧形带显示屏道闸,
豪华型机箱带LED装饰,运行时LED警灯闪烁
4、道闸电机采用的驱动形式:
A-表示BS-5IK90A/2P交流机,D-表示BS-DZ120L直流机,空格-表示WJF-063和YYQ90L1-12交流机
5、道闸左、右的区分
从主机的正面来看,栏杆顺时针降落的为右机(左固定),用字母Y表示右机,反之为左机(右固定),用字母Z表示

左向(或叫右固定) 右向(或叫左固定)


功能



1、遇阻返回
2、停电时可以手动操作
3、三重限位保护
4、支持红外保护、环路感应器、压力传感器

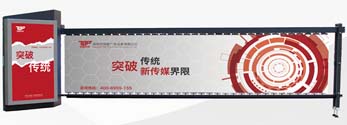

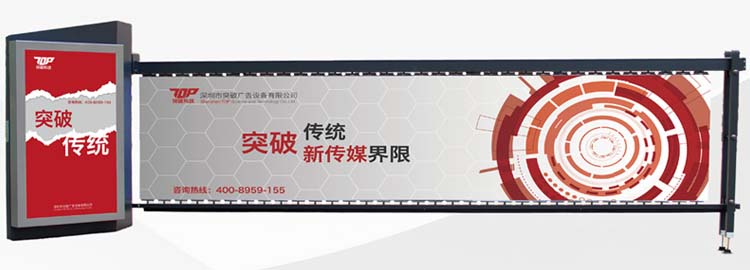

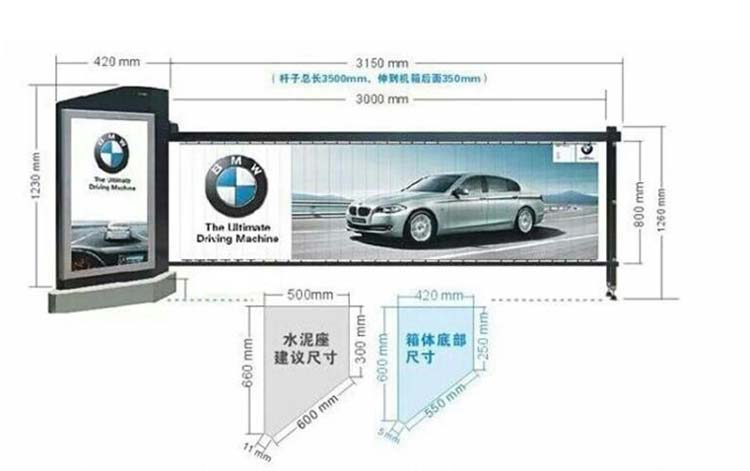

广告道闸


点击图片欣赏大图 点击图片欣赏大图

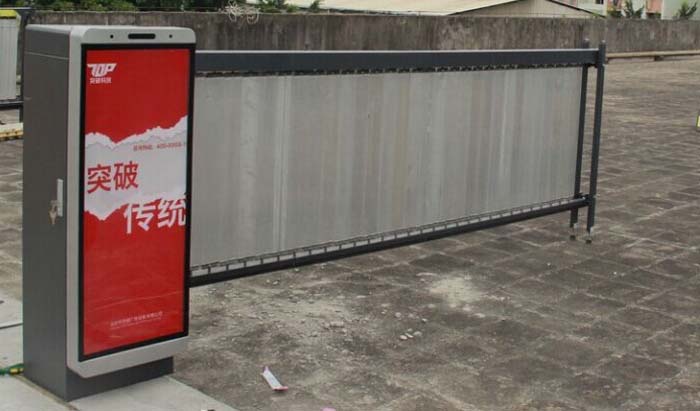

道闸型号:SW6036-1 道闸型号:SW6036-2

压力电波时控。机身和杆的颜色为灰色。含遥控器,三联按钮。
功能与特点
自动翻转式广告道闸。
尺寸:≦4m
广告画面尺寸:298cm*76cm。
工作电源:AC220+-10%。 50hz
工作电压:DC/AC12V
工作温度:-30度+70度
工作湿度:小于或等于95%
起杆时间:5s
机箱为冷轧汽车用钢板,板厚2.0MM,表面静电喷粉。
