车牌识别停车场系统

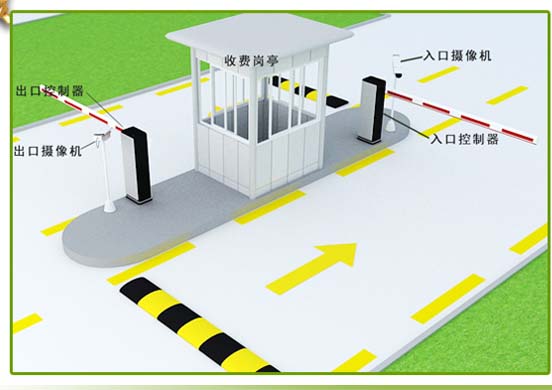

标准车牌识别系统图



高清车牌识别的几种工作方式


1、地感触发车牌识别,即 刷卡识别 或 车牌识别
2、刷卡触发车牌识别,即 刷卡识别 + 车牌识别;(刷卡方式:IC卡:月卡,VIP卡,储值卡,计次卡等长期IC卡,远距离蓝牙卡,ID卡);
3、视频流车牌识别;
4、车牌识别高清摄像一体机



系统描述



车牌自动识别系统
当车辆进出停车场出入口时,出入口摄像机自动抓拍进出车辆的图像,车牌自动识别系统自动 从图片中分离出车牌号码并进行对比,比对成功就自动放行;实现了车辆的完全自动化安全管理,是停车场系统的高端换代产品


车牌号码自动识别系统通过安装在车道上的摄像机,拍摄通过车辆的车牌号码,然后通过识别处理,使 车牌图像转化成为数字化信息。能自动侦测、识别及验证行驶或停泊中车辆的车牌号码。它能辩认以文字及数字排列的车牌号码。是一套专业交通运输、车辆保安、停车场、车队管理行业及其它有关商业领 域所设计的智能解决方案

车牌自动识别系统工作流程,车辆进入车场,车牌识别系统自动拍照车辆图 像并识别车牌号,车辆出场,车牌识别系统自动拍照车辆图像并识别车辆车牌号,系统自动对比进出车 辆的车牌号,若一致,则放行。若不一致则报警,不予放行

系统对静止或运动速度低于60公里/小时车牌的识别能够自动识别数字化,实际识别率不低于99%。
系统能够识别的主要车牌类型包括:普通民用机动车、军用机动车、警用机动车
系统能够识别号牌上的信息类型:阿拉伯数字、英文大写字母、车辆牌照专用汉字字符、车牌颜色

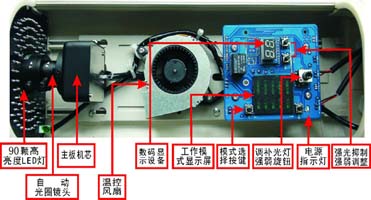

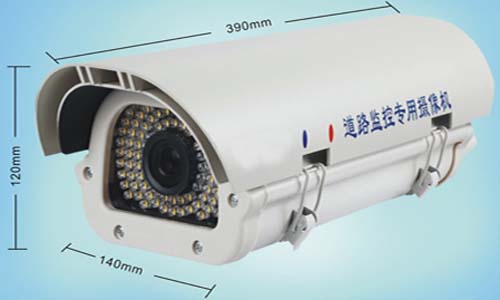

产品名称:车牌识别专用摄像机

型号:SW6716


点击图片欣赏大图


拍摄效果展示

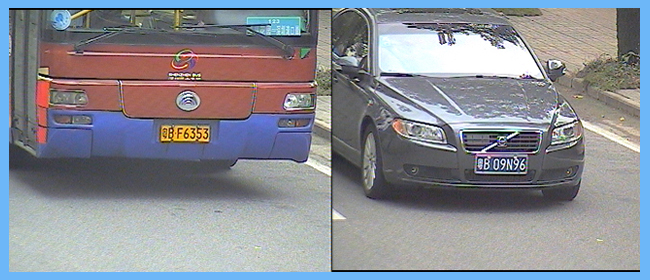

图一     此图为白天拍摄效果

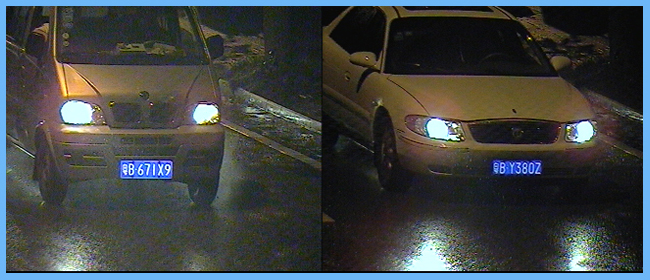

图二     此图为晚上拍摄效果



功能特点

★高解晰低照度:彩色时0.01LUX at F1.2 700线/特殊光源开启时0LUX at F1.2 ;
★采用特殊光源补光(补光灯90颗),对字和底色均不反光或其中之一反光的车牌(旧车牌)亦能识别出来,弥补了传统白光灯只能识别新车牌的缺陷;可见光有效距离30m,可根据环境进行亮度强弱调整,夜间也能呈现出全彩车牌;
★内置镜头:5-15mm /8-20mm/5-50mm自动光圈百万高清镜头,可根据需要通过后端随意调节;
★具有先进的背光补偿功能;
★具有强光抑制功能(光晕收缩),抑制范围大小可据环境进行调节;
★且有强光抑制自动转换功能, 此功能的优点:
白天工作在普通状态模式下,强光抑制功能是关闭的,整体画面不会偏暗;
当光线暗下来补光灯自动开启, 强光抑制功能也自动开启,从而使白天和晚上都能达到满意的监控效果;
★可直视强光,并可看见强光下的目标;
★为了简化调试方式,特根据车速设置五种不同的工作模式:
a. 模式一:120公里/小时; b. 模式二:80公里/小时;c. 模式三:40公里/小时;
d. 模式四:标准模式; e. 模式五:强光抑制模式。
★各模式间的切换和强光抑制范围的大小可通过RS485来完成,此功能非标配;
★豪华全铝合金氧化侧翻盖外观,IP67防水标准,防水防雾;
★前端采用独特的双玻璃设计,可有效避免辅助光开启时产生光晕和光斑现象。
★内置防雷设备,能有效防止摄像机主板被雷击的危险。


技术参数

成像元素 1/3" SONY  ICX673 CCD
像素 792(H)× 582(V)
信号系统 PAL
水平解析度 700TVL
最低照度 彩色时:0.01Lux at F1.2  / 特殊光源开启时:0.001Lux at F1.2
信噪比 >48dB
电子快门 1/50——1/10000/秒
自动增益控制 On / Off
背光补偿 On / Off
白平衡 Auto
镜头接口 C/CS
镜头 f=6—60mm
自动光圈镜头驱动 VIDEO/DC
视频输出 1.0Vp-p,75Ω
色彩识别率 ≥80%
车牌识别率 ≥80%
供电电源 AC220V
工作温度 -10℃—50℃
重量 2100 g
尺寸 (长)390mm×(宽)140mm×(高)143mm



车牌识别配件


点击图片欣赏大图   点击图片欣赏大图

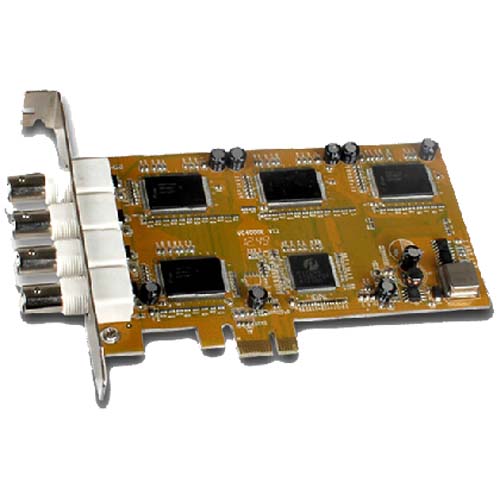

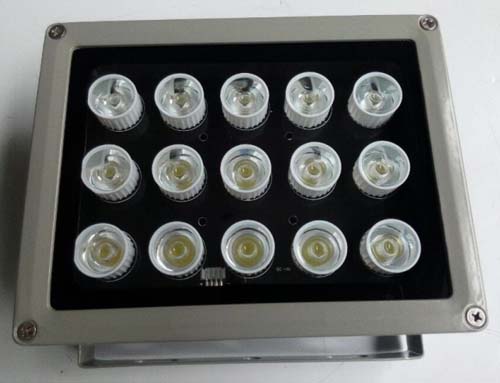

图像采集卡VC4000E及软件 摄像机立柱 补光灯


SW6000停车场控制主机



点击图片欣赏大图
可现场编程
配置高亮度LCD显示屏发布信息
中英文语言提示
IC读写系统, 远距离蓝牙卡系统
对讲机功能
系统功能
1. 32位ARM双核处理技术,速度快、性能更稳定;
2. Dataflash存储器,超大容量、数据安全可靠;
3. 兼容IC、EM、中远距离读写系统及条码纸票;
4. 双路韦根接口,支持IC/EM自动出卡、取卡自动开闸功能;
5. 中英文LED信息显示屏、语音提示及面板信号灯,人性化操作指南;
6. 具备多种收费标准设置,含深圳收费标准、支持羊城通等收费模式;
7. 无需采用传统的拨码开关设置机号或功能,通过管理软件直接加载设定即可;
8. 具有副通讯表示可以接显示屏和语音、具有开关闸功能、具有道闸状态检测功能;
9. 可以控制发光提示杆、可以接出卡机、吞卡机或纸票机、可以接满位灯箱、可以实现大小车场嵌套;
10. 系统支持图像对比功能,能实时监控4个出入口的图象,实现多种监控方式,使系统更安全;
技术参数
1. 工作温度:-30℃-- +70℃;
2. 工作湿度:≤95% 不凝露;
3. 电源电压:AC220V±10% 50Hz;
4. IC卡读写时间:≤0.3s;
5. IC卡读写距离:≤10cm;
6. 通讯方式:底层RS-485后端TCP/IP;
7. 通讯传输距离:1200m(RS-485);
8. 数据传输速度:4800bps/100m;
9. 脱机存储容量:50000条(可扩展);
10. 黑名单容单:50000条(可扩展);
11. 卡号容量:50000个。


简配车牌自动识别停车场系统就包括上面的设备

当然可以同时集成IC卡收费系统,也可以集成蓝牙卡不停车系统

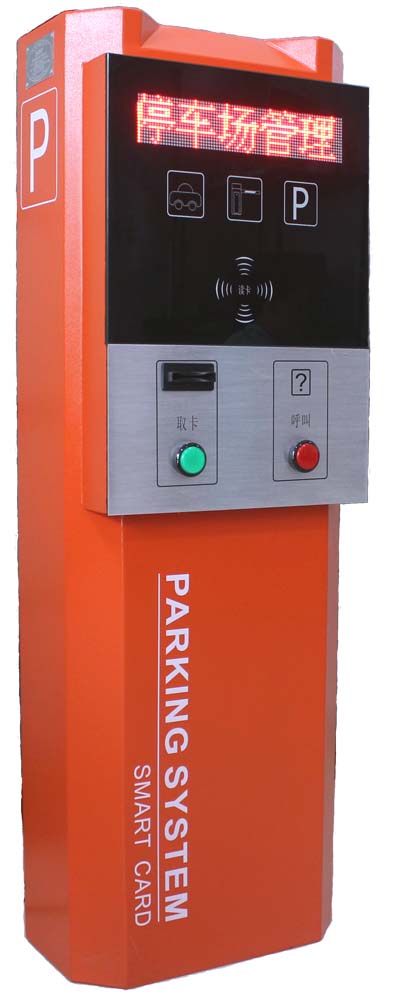

控制主机机箱(票箱)


采用冷扎镀锌钢板外壳、静电粉末喷漆、具防水、防锈、外观大气,颜色鲜明;
配置高亮度LCD、LED显示屏发布信息;
中英文语言提示及对讲机功能;
RS485和TCP/IP通讯方式可选,实现远程监控、查询、数字化连接功能,
在网络故障或PC端故障时,可实现脱机计费功能;
自动吞卡吐卡,便于临时用户卡管理;
安全保护完善,杜绝砸人和砸车现象;
图像对比,实现抓拍,杜绝盗车;
可连接各种长、中、短距离读卡器,蓝牙、ID、IC、CPU卡可选;
灵活的收费标准模式,用户可自定义;
软件功能强大,界面友好,操作简单。


产品名称:停车场出入口控制板

产品型号:SW602A


点击图片欣赏大图 点击图片欣赏大图

产品功能
可现场编程;
配置高亮度LCD显示屏发布信息;
中英文语言提示;
对讲机功能;
1. 32位ARM双核处理技术,速度快、性能更稳定;
2. Dataflash存储器,超大容量、数据安全可靠;
3. 兼容IC、EM、中远距离读写系统及条码纸票;
4. 双路韦根接口,支持IC/EM自动出卡、取卡自动开闸功能;
5. 中英文LED信息显示屏、语音提示及面板信号灯,人性化操作指南;
6. 具备多种收费标准设置,含深圳收费标准、支持羊城通等收费模式;
7. 无需采用传统的拨码开关设置机号或功能,通过管理软件直接加载设定即可;
8. 具有副通讯表示可以接显示屏和语音、具有开关闸功能、具有道闸状态检测功能;
9. 可以控制道闸、可以接出卡机、吞卡机或纸票机、可以接满位灯箱、可以实现大小车场嵌套;
10. 系统支持图像对比功能,能实时监控4个出入口的图象,实现多种监控方式,使系统更安全;

技术参数
1. 工作温度:-30℃-- +70℃;
2. 工作湿度:≤95% 不凝露;
3. 电源电压:AC220V±10% 50Hz;
4. IC卡读写时间:≤0.3s;
5. IC卡读写距离:≤10cm;
6. 通讯方式:底层RS-485后端TCP/IP;
7. 通讯传输距离:1200m(RS-485);
8. 数据传输速度:4800bps/100m;
9. 脱机存储容量:50000条(可扩展);
10. 黑名单容单:50000条(可扩展);
11. 卡号容量:50000个。


SW602B读写器



点击图片欣赏大图
读写器SW602B
读写IC卡第八扇区数据;
RS485通讯格式
感应距离5-10CM。

1. 识别速度超高;
2. 极高的防冲突性,可同时识别超过200个标识;
3. 定向型读写器的读写角度可人为调整,范围达360°;
4. 读写器不受金属干扰,无需特定非金属机箱固定;
5. 高可靠性,适应工业(如工矿)环境;
6. 高抗干扰性,对现场各种干扰源无特殊要求,优秀的防雷设计;
7. IC卡和读写器之间可实现双向高速数据交换,数据安全得到充分保障;
8. IC卡的射频发射率和功耗极低,无辐射,更健康,更安全;


SW602K 临时卡收费器


读写IC卡第八扇区数据;
RS485通讯格式
感应距离5-10CM。
显示收费金额


RC8008发卡充值机



点击图片欣赏大图

发卡充值机,型号:RC8008

停车场是读写IC卡第八扇区资料
1.第0块只读:车类型,收费方式,起始时间(年月日),终止时间,姓名
2.第1块读写:进出标识,区域权限,刷卡时间,最后一次消费金额,通道号,单位编号,所在区域
3.第2块读写: 设备对卡操作次数,PC机对卡操作次数,储值卡标志,卡类型
Mifare可读写发卡器:
USB输出;
USB取电;
感应距离4~8cm。

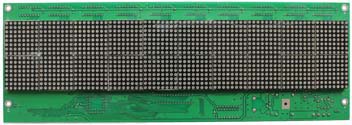

SW602L中文显示屏


外观尺寸:335mm(宽)×113mm(高)
显示大小:320mm X 64mm(80X16点阵、单屏可显示五个汉字)
定位孔:320mm X 90mm
显示颜色:红色高亮
工作电流:<1A,推荐使用标准12V/3A 开关电源供电
工作环境:-10℃到55℃,相对湿度为5% 到 95%,线路板100% 防潮处理
通讯接口:标准RS485接口(或RS422接收),防雷保护
通讯速率:9600 BPS
传输距离:最远 1000米
传输介质:屏蔽双绞线、非屏蔽双绞线
应用场所:主要用于停车场收费管理


蓝牙读卡器及蓝牙卡


工业级元器件、纯金属外壳,配万向调节支架,防水等级IP65级;15组机身码设置;能直接输出继电器信号控制开闸,读卡距离、地感模式、户内外模式、上传延时时间可调,带有485主动/被动、维根26、维根34输出。彻底解决临道干扰、跟车干扰。含1.5米立杆
机箱类型:外观可选,颜色可选:桔红,灰白,黑色 点击图片欣赏大图
