一卡通系统 >>> 门禁系统 >>>门禁设备 智能通道闸


智能通道管理系统

系统简介


智能通道管理系统,又名无障碍通道门禁管理系统,是在三辊闸、摆闸、翼闸上加装门禁管理系统。
  摆闸、翼闸、三辊闸是我公司自行开发、研制、生产的智能通道管理设备,通过配置不同的读写设备,即可完成对通道通行的智能化控制与管理。整个产品外形采用不锈钢板冲压成型,造型美观大方,防锈、耐用,且系统对外采用标准电气接口,可方便的将ID卡、IC卡等读写设备集成在本设备上,从而为出入人员提供有序文明的通行方式,并可杜绝非法人员进出,同时为了满足消防通道的要求,在紧急情况下停电落杆,组织人员疏散


适用范围


◇ 适用于单向或双向控制人流的进出口通道
◇ 车站、码头、旅游景点进出口通道
◇ 会展、游泳馆等验票通道
◇ 小区、工厂、企事业单位进出口考勤、门禁、消费管理


设备介绍


智能通道的主体设备有:三辊闸、摆闸、档闸或翼闸等,门禁设备
◇ 结构:整个产品外形板材采用304不锈钢板材冲压成型,防锈、坚固耐用,该设备使用简单、无维护
◇ 工作环境:室内、室外(最好架雨篷)

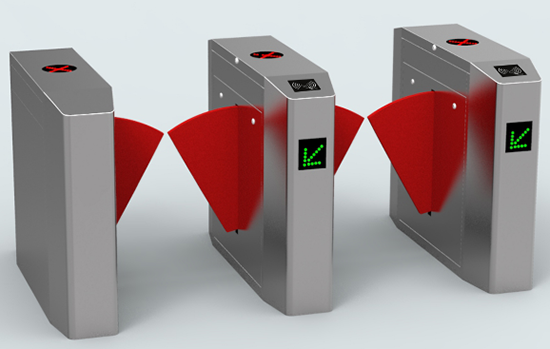

人行通道--翼闸产品

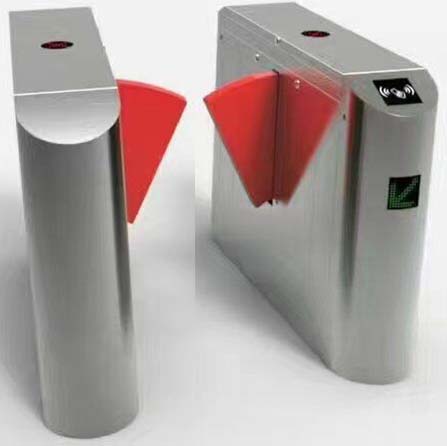

产品名称 圆弧型翼闸 圆弧型翼闸-双机芯 圆弧型翼闸
产品型号 SW7351 SW7351 SW7351
产品图片
  点击图片欣赏大图 点击图片欣赏大图 点击图片欣赏大图
大小尺寸 长1200×宽280×高990 (mm) 长1200×宽300×高980 (mm) 长1200×宽300×高980 (mm)
通道宽 小于600 (mm) 小于600 (mm) 小于600 (mm)
挡板 有机玻璃(透明/蓝色可选) 有机玻璃(透明/蓝色可选) 有机玻璃(透明/蓝色可选)
闸杆转向 单向、双向(可选) 单向、双向(可选) 单向、双向(可选)

产品名称 圆弧型翼闸 圆弧型翼闸 圆弧型翼闸
产品型号 SW7351 SW7351 SW7351
产品图片
  点击图片欣赏大图 点击图片欣赏大图 点击图片欣赏大图
大小尺寸 长1200×宽280×高990 (mm) 长1200×宽300×高980 (mm) 长1200×宽300×高980 (mm)
通道宽 小于600 (mm) 小于600 (mm) 小于600 (mm)
挡板 有机玻璃(透明/蓝色可选) 有机玻璃(透明/蓝色可选) 有机玻璃(透明/蓝色可选)
闸杆转向 单向、双向(可选) 单向、双向(可选) 单向、双向(可选)

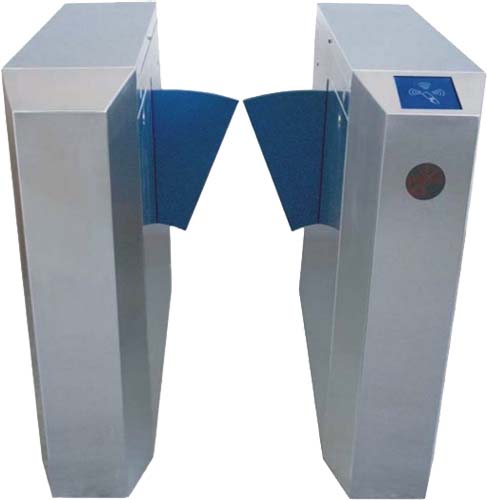

产品名称 桥式八角斜面型翼闸 斜面翼闸 桥式八角斜面型翼闸
产品型号 SW7331 SW7331 SW7331
产品图片
  点击图片欣赏大图 点击图片欣赏大图 点击图片欣赏大图
大小尺寸 长1200×宽280×高990 (mm) 长1200×宽280×高990 (mm) 长1200×宽300×高980 (mm)
通道宽 小于600 (mm) 小于600 (mm) 小于600 (mm)
挡板 有机玻璃(透明/蓝色可选) 有机玻璃(透明/蓝色可选) 有机玻璃(透明/蓝色可选)
闸杆转向 单向、双向(可选) 单向、双向(可选) 单向、双向(可选)

产品名称 桥式斜面翼闸 桥式斜面翼闸-双机芯
产品型号 SW7331 SW7331
产品图片
  点击图片欣赏大图 点击图片欣赏大图 点击图片欣赏大图
大小尺寸 长1200×宽280×高990 (mm) 长1200×宽280×高990 (mm)
通道宽 小于600 (mm) 小于600 (mm)
挡板 有机玻璃(透明/蓝色可选) 有机玻璃(透明/蓝色可选)
闸杆转向 单向、双向(可选) 单向、双向(可选)

产品名称 桥式船型翼闸 桥式梯形翼闸 桥式圆角翼闸
产品型号 SW7312 SW7313 SW7314
产品图片
  点击图片欣赏大图 点击图片欣赏大图 点击图片欣赏大图
大小尺寸 长1200×宽280×高990 (mm) 长1200×宽280×高990 (mm) 长1200×宽280×高990 (mm)
通道宽 小于600 (mm) 小于600 (mm) 小于600 (mm)
挡板 有机玻璃(透明/蓝色可选)
闸杆转向 单向、双向(可选)


摆闸产品


产品名称 桥式斜面型摆闸 桥式斜面型摆闸-双机芯
产品型号 SW7251 SW7251
产品图片
  点击图片欣赏大图 点击图片欣赏大图 点击图片欣赏大图
大小尺寸 长1200×宽280×高990 (mm)
通道宽 单机小于900 (mm)
摆臂长 标准600(mm) 可定作,最长不超过900mm
闸杆转向 单向、双向(可选)

产品名称 桥式斜面摆闸 双机芯摆闸 桥式斜面摆闸
产品型号 SW7221
产品图片
  点击图片欣赏大图 点击图片欣赏大图 点击图片欣赏大图
大小尺寸 长1200×宽280×高990 (mm)
通道宽 单机小于900 (mm)
摆臂长 标准600(mm) 可定作,最长不超过900mm
闸杆转向 单向、双向(可选)

产品名称 桥式圆弧型斜面摆闸
产品型号 SW7225
产品图片
  点击图片欣赏大图 点击图片欣赏大图 点击图片欣赏大图
大小尺寸 长1200×宽280×高990 (mm)
通道宽 单机小于900 (mm)
摆臂长 标准600(mm) 可定作,最长不超过900mm
闸杆转向 单向、双向(可选)

产品名称 桥式圆角摆闸 双机芯摆闸 桥式圆角摆闸
产品型号 SW7225   SW7225
产品图片
  点击图片欣赏大图 点击图片欣赏大图 点击图片欣赏大图
大小尺寸 长1200×宽280×高990 (mm)   长1200×宽280×高990 (mm)
通道宽 单机小于900 (mm)   单机小于900 (mm)
摆臂长 标准600(mm) 可定作,最长不超过900mm
闸杆转向

产品名称 桥式梯形摆闸 圆柱摆闸(带护栏) 圆柱摆闸
产品型号 SW7243 SW7231 SW7245
产品图片
  点击图片欣赏大图 点击图片欣赏大图 点击图片欣赏大图
大小尺寸 长1200×宽280×高990 (mm) 长1200×宽280×高990 (mm) 长***×宽280×高990 (mm)
通道宽 单机小于580 (mm) 单机小于900 (mm) 单机小于900 (mm)
摆臂长     标准600(mm) 可定作,最长不超过900mm
闸杆转向

产品名称 立式圆角摆闸 鸭嘴摆闸 组合手动摆闸
产品型号 SW7211 SW7212 SW7213
产品图片
  点击图片欣赏大图 点击图片欣赏大图 点击图片欣赏大图
大小尺寸 长350×宽280×高990 (mm) 长420×宽330×高1050 (mm) 长89×宽600×高950 (mm)
通道宽 单机小于900 (mm) 单机小于900 (mm) 单机小于600 (mm)
摆臂长 标准600(mm) 可定作,最长不超过900mm
闸杆转向 单向、双向(可选)

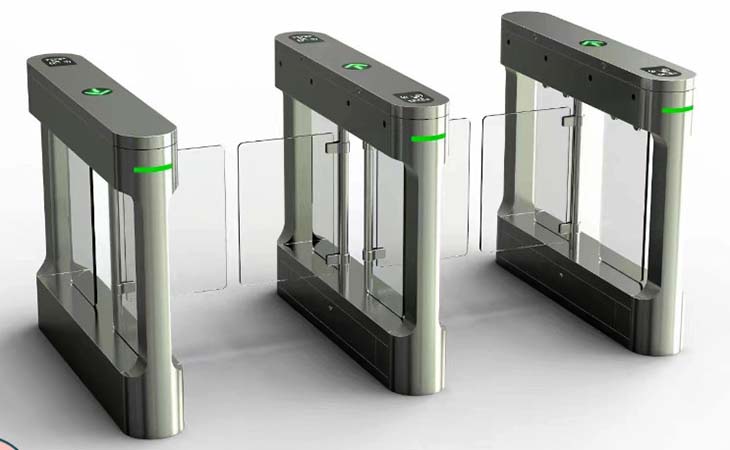

人行通道--速通门-高档摆闸,平移门


产品名称 速通门 速通门
产品型号 SW7541 SW7542
产品图片
  点击图片欣赏大图 点击图片欣赏大图 点击图片欣赏大图
大小尺寸 长1200×宽280×高990 (mm) 长1200×宽280×高990 (mm)
通道宽 单机小于560 (mm) 单机小于560 (mm)
挡板
闸杆转向


三辊闸产品

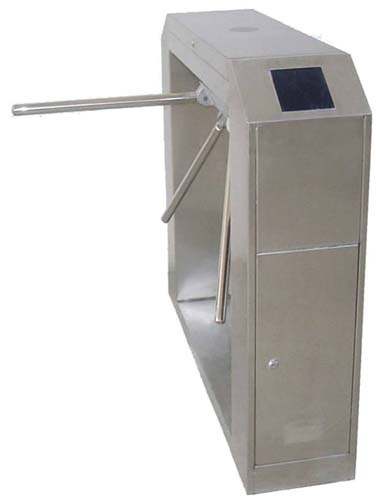

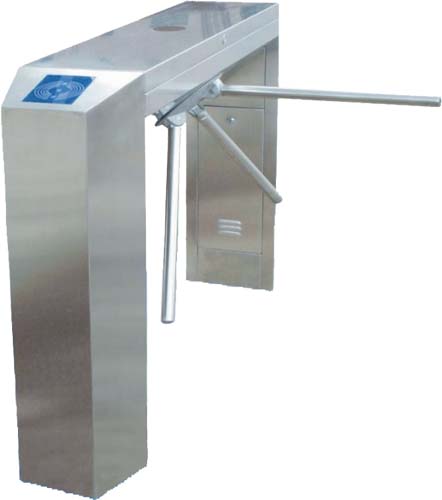

产品名称 桥式斜面三辊闸 桥式八角斜面三辊闸 桥式梯形三辊闸
产品型号 SW7121 SW7122 SW7123
产品图片
  点击图片欣赏大图 点击图片欣赏大图 点击图片欣赏大图
大小尺寸 长1200×宽280×高990 (mm) 长1200×宽280×高990 (mm) 长1200×宽280×高990 (mm)
通道宽 小于600 (mm) 小于600 (mm) 小于600 (mm)
重量 45Kg
闸杆转向 单向、双向(可选)

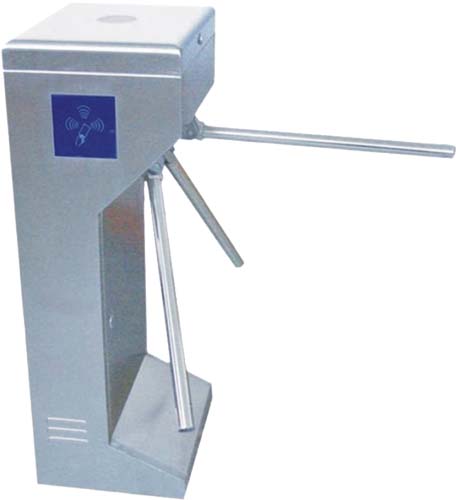

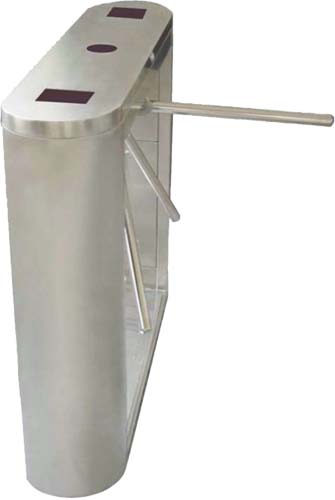

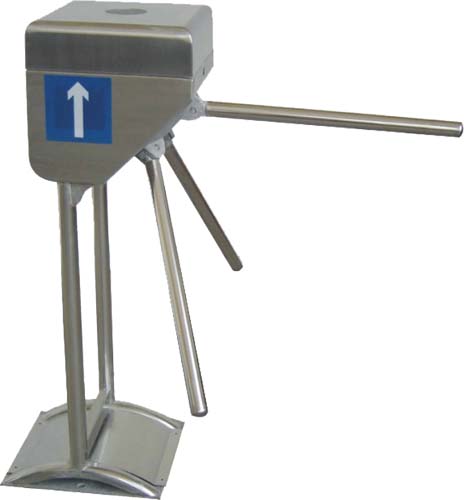

产品名称 桥式圆弧三辊闸 立式圆角三辊闸 立式双立柱三辊闸
产品型号 SW7124 SW7111 SW7112
产品图片
  点击图片欣赏大图 点击图片欣赏大图 点击图片欣赏大图
大小尺寸 长1200×宽280×高990 (mm) 长420×宽330×高980 (mm) 长420×宽330×高980 (mm)
通道宽 小于600 (mm) 小于600 (mm) 小于600 (mm)

闸杆转向



一字闸

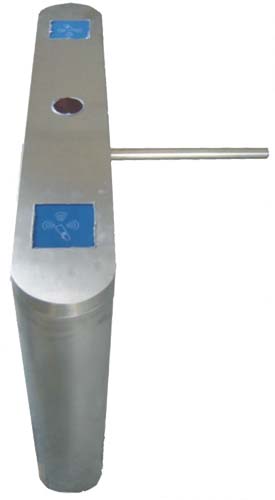

产品名称 桥式梯形一字闸 桥式圆弧一字闸
产品型号 SW7411 SW7412
产品图片
  点击图片欣赏大图 点击图片欣赏大图 点击图片欣赏大图
大小尺寸 长1200×宽280×高990 (mm) 长1200×宽280×高990 (mm)
通道宽 小于600 (mm) 小于600 (mm)
闸杆转向 单向、双向(可选)

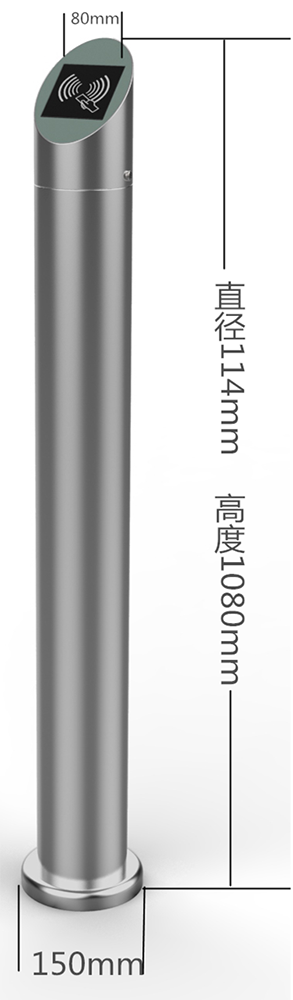

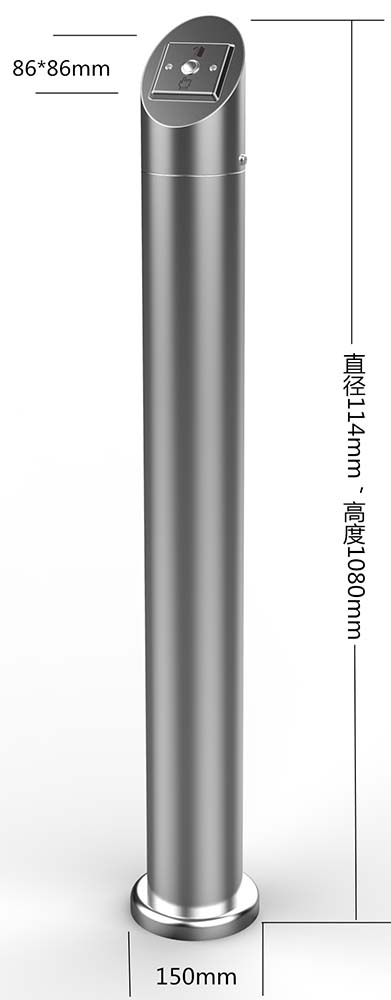

刷卡立柱

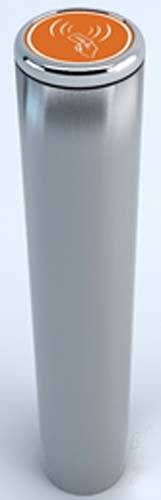

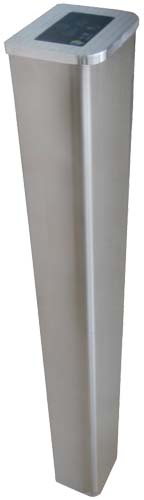

产品名称 刷卡立柱--方型 刷卡立柱--圆柱形 固定底盘
产品型号 SW7511 SW7512
产品图片
  点击图片欣赏大图 点击图片欣赏大图 点击图片欣赏大图
大小尺寸 长120×宽110×高990 (mm) 168 * 1050mm
应用范围: 刷卡门禁,高档小区门禁刷卡、高档写字楼门禁;电梯口、电锁的玻璃门; 配合各类通道闸机使用
扩展功能: 可安装读卡器,指纹机,门禁机,按钮,门铃等
参数描述: 外形板材采用304不锈钢板材开模制成,防锈、坚固耐用,易于安装上盖颜色可选。 质量:单个净重9Kg

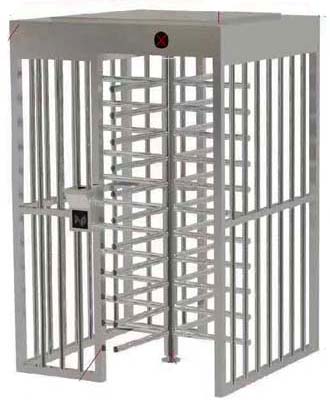

双门全高转闸


产品名称 标准型
产品型号 SW7811 SW7812
产品图片
  点击图片欣赏大图



闸机技术参数


1)电源电压:AC220V±10V ,50Hz
2)工作环境温度:-40℃ ~ 70℃
3)相对湿度:小于95%,不凝露
4)通信接口:RS485联网或TCP/IP网络
5)电机功率:直流电机 100W/24V
6)输入接口:12V电平信号或脉宽>100ms的12V脉冲信号,驱动电流>10mA
7)闸门开、关时间:2.5秒


通道系统功能特点


1) 采用了独特的不完全齿轮传动系统,使闸机在零位锁定、解锁更加准确、可靠。
2) 整个系统运行平稳、噪音小、无机械冲击。
3) 具有来电自检功能,自动恢复在加锁状态。
4) 具有多种工作模式可供选择,即可双向读卡,也可一边读卡、另一方向禁行,一边读卡、另一方向自由通行,且闸机工作模式可通过主板菜单进行设定。
5) 具有断电落杆,通电手动上杆功能。
6) 具有485远距离控制落杆、上杆功能,以满足用户的特殊需求及消防安全要求。
7) 具有统一、标准的对外电气接口,可与各种读写设备相挂接,便于系统集成,并可通过管理计算机实现远程控制与管理。
8) 可自动对通行方向的通行人数进行统计,并以直观的LED(选装)方式呈现给管理者,使管理者对某方向的通行人数了如指掌。
9) 具有明确的通行方向指示功能,以直观的LED通行者指示可以通行还是禁止通行。
10) 具有读卡带记忆和不带记忆功能,且用户可根据自己的需要通过主板键盘进行设定。
11) 通过软件设定,可限制场所内部的人员总数,以满足一些特殊场合的特殊需求。
12) 具有自动复位功能。当读卡后,通行者在规定的时间内未通行时,系统将自动取消通行者的本次通行权限,且限制的通行时间可由管理人员自行设定。



系统控制部分(门禁控制)


智能通道:三辊闸、摆闸、翼闸等一般用门禁控制器+刷卡去控制,

产品名称
产品型号
产品图片
  点击图片欣赏大图 点击图片欣赏大图 点击图片欣赏大图



SW5202双门双向门禁控制器,可控制二个门的双向进出,采用世界著名的美国NXP公司(原欧洲PHILIP)的32位 ARM7处理器为主控芯片,内部运行RTOS实时操作系统和FAMS2存储管理系统,按照工业级技术要求设计的高性能门禁控制器。

门禁控制器不但拥有常用的门禁功能,例如:脱机运行、实时监控、照片显示、海量存储、灵活的权限设置、远程开门、多用户管理、批量和少量快速设置、方便查询、报表统计 格式修改和打印 输出到Excel文件、卡+密码、门长时间未关闭报警、非法卡刷卡报警、管理卡开门、非法闯入报警、定时开门、电子地图等功能。

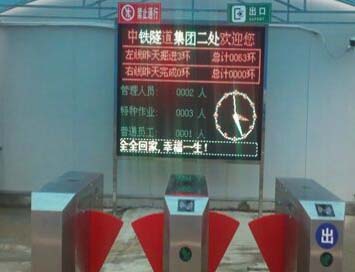

通道显示系统



LED显示刷卡统计信息




单门控制器SW5102 双门控制器SW5202 四门控制器SW5401     门禁一体机 密码门禁机 门禁考勤一体机 电梯门禁控制器
