>>>一卡通系统>>>电梯控制系统 |
 |
外呼型电梯控制系统 |
|
| |
| 呼梯型电梯控制管理系统，有三种工作模式 |
| |
| 1、写卡式：用发卡机RC8008，配合写卡软件，发卡，脱机使用，免布线。 |
| 2、简易式：通过管理卡，发卡，无需软件，操作非常简单。 |
| 3、联网式：通过RS485通讯与电脑联网，有记录查询。 |
| |
呼梯系统1 |
（软件+发卡机发卡）简介 |
可以设置用户卡的有效期（计时/限时），设置用户卡的使用次数（计次/限次），允许楼层和电梯地址，黑名单管理
|
| 利用感应式智能卡的方便性、唯一性，并配合管理软件，共同组成了智能化的呼梯型电梯控制管理系统。满足中小用户经济实用，又有一定的人员管理功能的使用需求， |
| 该系统读写IC卡内控制信息进行控制，既可控制用户卡的有效期，同时可采用电脑管理用户信息，方便简捷。呼梯一体机，可管理相对独立的一个楼层外的呼梯按钮，利用读写IC卡中控制信息的方式进行人员授权控制，免除主控制器与管理电脑之间的通讯布线，提高了经济实用性及灵活性。 |
| |
| 非联网型系统优点 |
| 安装简便，成本低，免除了联网型电梯管理系统的烦琐布线， |
| 采用上述的结构设计，具有结构简单，方便施工安装的特点。可满足用户简单的门禁出入控制及必要的人员授权控制，但不保留进出刷卡记录。 |
| |
| |
| 联网型系统的缺点 |
| 布线工作量大，造价高，人员授权管理困难 |
| |
| IC卡呼梯系统工作原理示意图 |
| |
 |
| |
常规配置 |
| |
每个楼层的配置
|
1、呼梯一体机SW269, 1 台
2、电源 DC12V, 1 个 |
| |
发卡部分
|
5、专用发卡器 RC8008, 1 台
6、呼梯控制管理系统软件 ,1 套
7、加密狗
8、管理电脑, 1 台 |
| |
| 设备介绍 |
| 电梯呼叫一体机，有2种设计方案 |
| 1、一体化设计，配上漂亮的外壳，主机和线圈集成在一块板上。三款外壳，客户根据喜好随心选。 |
| 2、分体式设计，主机和线圈分成2块板，线圈板可以内置安装，也可以配上漂亮的外壳。读卡器主机内置在电梯面板里面 |
| |
| |
产品名称1：电梯呼叫一体机 |
| 产品型号：SW269 |
| 一体化设计，配上漂亮的外壳，主机和线圈集成在一块板上。三款外壳，客户根据喜好随心选。 |
点击图片欣赏大图 |
呼梯一体机是读写IC卡第七扇区数据 |
| 感应距离5-10CM |
1. 识别速度超高；
2. 极高的防冲突性，可同时识别超过200个标识；
3. 定向型读写器的读写角度可人为调整，范围达360°；
4. 高可靠性，适应工业(如工矿)环境；
5. IC卡和读写器之间可实现双向高速数据交换，数据安全得到充分保障；
6. IC卡的射频发射率和功耗极低，无辐射，更健康，更安全； |
|
| |
| |
| 电梯呼叫一体机，多种外观和型号可选 |
| |
| 产品名称 |
电梯呼叫一体机 |
电梯呼叫一体机 |
电梯呼叫一体机 |
| 产品型号 |
SW269A |
SW269B |
SW269C |
| 产品图片 |
 |
|
 |
| |
点击图片欣赏大图 |
点击图片欣赏大图 |
点击图片欣赏大图 |
| 大小尺寸 |
115 * 75 * 21 mm |
115 * 75 * 21 mm |
121 * 84 * 22 mm |
| 说明 |
银灰/深灰 |
银灰/深灰 |
|
|
| |
| 产品名称 |
电梯呼叫一体机 |
|
|
| 产品型号 |
SW269 |
|
|
| 产品图片 |
 |
 |
|
| |
点击图片欣赏大图 |
点击图片欣赏大图 |
点击图片欣赏大图 |
| 大小尺寸 |
60 * 95 mm |
60 * 95 mm |
|
|
| |
| |
| 应用范围：呼梯型电梯系统 |
| |
| 写卡脱机使用，建立黑名单 |
| |
·多重防护：
控制器电源输入具有过流、过压、反向接入保护
输入、输出接口具有光电隔离保护 |
| |
| ·性能参数 |
可控楼层： 1
发卡数量： 无限制。 事件记录： 无
数据存储： 数据可保存100年。 识别卡种： IC卡
读卡速度： 小于0.1秒。 刷卡间隔： 小于0.5秒
通讯方式： 无。状态指示： 工作、读卡状态指示 |
| |
·电气参数：
工作电源：7～35VDC 功耗1W
工作电流：小于150mA（不含驱动电锁及读卡器） |
| |
·物理参数：
|
工作温度： -20℃～70℃
相对湿度： 0～95%无冷凝
接线方式： 接线端子
安装型式： 塑胶外壳明装
整机质量： 200g |
| |

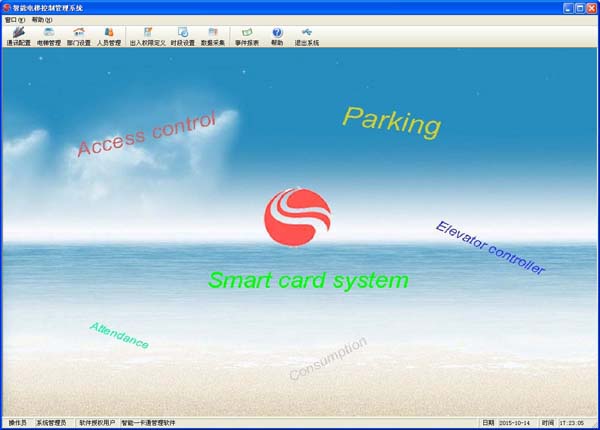

电梯控制系统软件 |
| 软件名称：ELEVM6S |
| |
 |
| |
| 梯控软件可以进行黑名单管理 |
| 可以对用户卡设置有效期，允许楼层地址 |
| |
IC卡呼梯发卡机 |
| 型号：RC8008 |
| |
点击图片欣赏大图 |
点击图片欣赏大图 |
呼梯发卡机是读写IC卡第七扇区资料 |
| 感应距离5-10CM |
ifare可读写发卡器
USB输出
USB取电 |
|
| |
呼梯系统2（管理卡发卡）介绍 |
| |
| 不用软件发卡机，也不用联网，用管理卡发卡，操作极其简单，傻瓜式。 |
| |
| 设备介绍 |
产品名称：电梯呼叫一体机 |
| 产品型号：SW269 A/B/C |
| |
| 产品名称 |
电梯呼叫机 |
电梯呼叫机 |
电梯呼叫机 |
| 产品图片 |
|
|
|
| |
点击图片欣赏大图 |
点击图片欣赏大图 |
点击图片欣赏大图 |
| 大小尺寸 |
115 * 75 * 21 mm |
115 * 75 * 21 mm |
121 * 84 * 22 mm |
| 说明 |
银灰/深灰 |
银灰/深灰 |
|
| 产品型号 |
SW269A |
SW269B |
SW269C |
|
| |
| 应用范围：呼梯型电梯系统 |
| |
·多重防护：
控制器电源输入具有过流、过压、反向接入保护
输入、输出接口具有光电隔离保护 |
| |
| ·性能参数 |
可控楼层： 1
发卡数量： 1000张。 事件记录： 无
读卡速度： 小于0.1秒。 刷卡间隔： 小于0.5秒
通讯方式： 无。状态指示： 工作、读卡状态指示 |
| |
·电气参数：
工作电源：7～35VDC 功耗1W
工作电流：小于150mA（不含驱动电锁及读卡器） |
| |
·物理参数：
|
工作温度： -20℃～70℃
相对湿度： 0～95%无冷凝
接线方式： 接线端子
安装型式： 塑胶外壳明装
整机质量： 200g |
| |
IC卡呼梯系统工作原理示意图 |
| |
 |
| |
常规配置 |
| |
| 每个楼层的配置 |
1、呼梯一体机SW169C， 1 台
2、电源 DC12V， 1 个
3、管理卡，1 张 |
| |
| ●门禁机，有3套设计方案 |
| 1、分体门禁机：分体式设计,门禁主机和线圈分成2块板，线圈板可以内置安装，也可以配上漂亮的外壳。门禁主机内置在对讲面板里面 |
| 2、门禁一体机：一体化设计，可以内置安装裸板，也可以配上漂亮的外壳外置安装。三款外壳，客户根据喜好随心选 |
| 3、键盘门禁机：刷卡（可以刷IC卡，也可以刷ID卡），密码，门禁主机，一体机设计，配上外壳，操作非常简单。 |
| |
●门禁机的三种工作模式 |
| |
| 第一种工作模式：写卡式 |
| 用软件+发卡机发卡；免布线，脱机使用 |
| 基本功能计时（控制有效期），限次 |
| |
| 第二种工作模式：简易式--管理卡发卡模式或者键盘编程方式发卡 |
| 操作非常简单，一张管理卡，就可授权用户卡 |
| |
| 第三种工作模式：RS485联网式 |
| 通过RS485通讯与电脑联网，发卡，采集记录，有记录查询。 |
| 应用范围：门禁控制系统，对讲门禁系统，呼梯型电梯系统 |
| |
| |
| 门禁一体机外包装 |
| |
| 产品名称 |
|
门禁一体机 |
|
| 产品图片 |
 |
|
|
| |
点击图片欣赏大图 |
点击图片欣赏大图 |
|
| 大小尺寸 |
136 * 135 * 29 mm |
|
|
| 说明 |
门禁一体外包装-纸盒-中性印刷
箱型：啤盒，纸质：K9A |
IC卡 |
|
| 重量 |
毛重：200G |
|
|
| 产品型号 |
|
SW169C |
|
|
| |
| |
