>>>一卡通系统>>>电梯控制系统 智能IC卡电梯控制系统


智能IC卡电梯控制管理系统

梯控系统功能简介


发卡机软件发卡,可以设置用户卡的有效期(计时/限时),设置用户卡的使用次数(计次/限次),允许楼层
通过管理卡,设置:用户黑名单,电梯地址号等信息
智能IC卡电梯控制管理系统,设计成写卡式、脱机、免布线、离线式电梯控制系统。
电梯控制器使用标准的工业串口通信,通信距离可达1200米,每个总线可以接255台设备,或者使用TCP/IP通讯,
可以和其它的设备安装在同一个系统中,集中管理一卡通系统。

电梯控制管理系统,包括电梯控制设备,梯控系统管理中心
电梯控制设备,主要是电梯控制器,分控器,机箱,梯控读卡器,IC卡

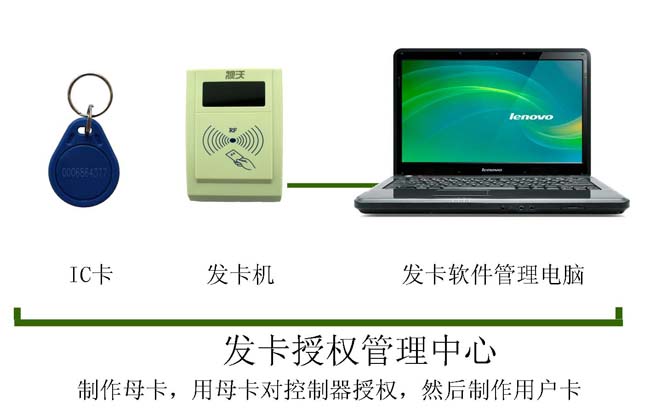

系统管理中心,主要是电梯管理软件,加密狗,发卡器
其他可选设备还有,访客控制板(对讲联动),RS485通讯器

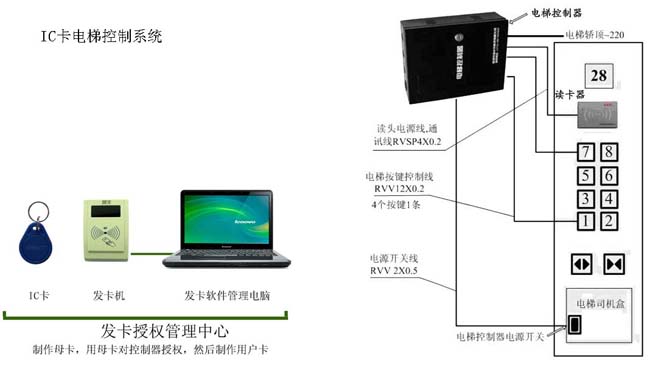

IC卡电控控制系统结构示意图



每块电梯门禁控制器可以控制16层楼,增加控制板可以控制更多楼层,可加3块控制板,即可控制器16+3*16=64层楼,更多楼层控制可定制。

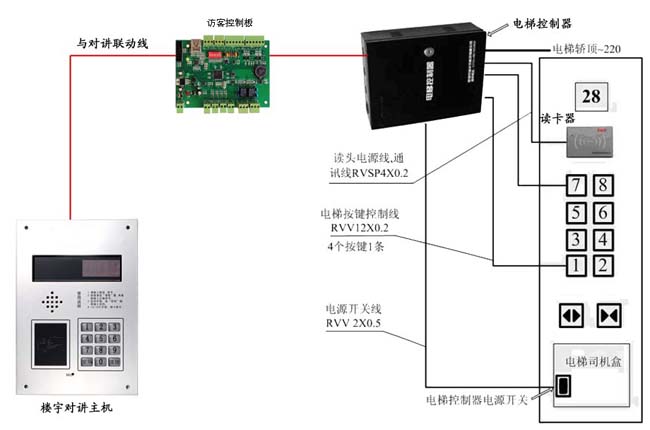

可与对讲联动


主要设备介绍

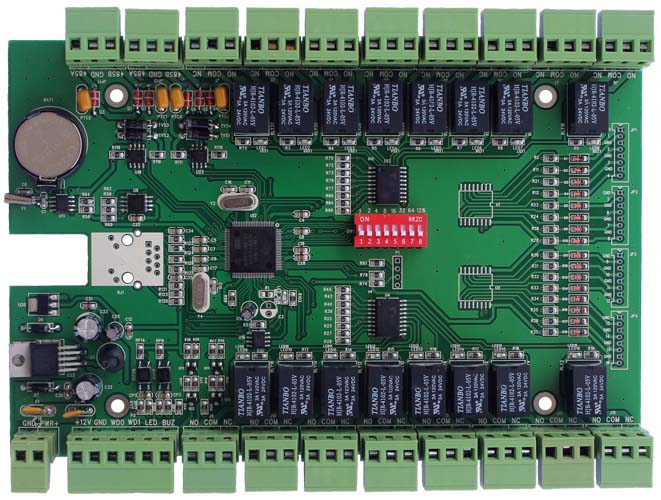

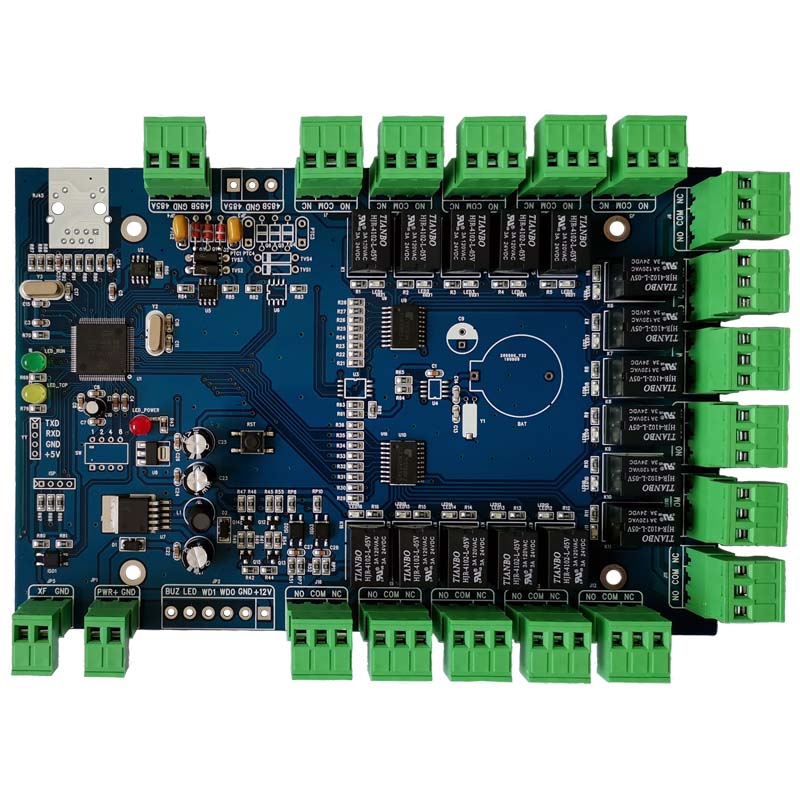

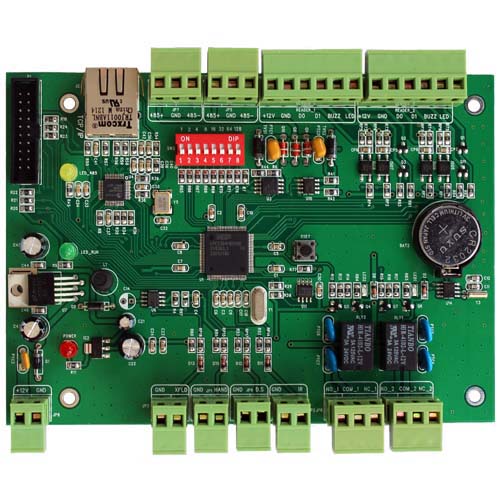

产品名称:电梯门禁控制器

产品型号:SW616C

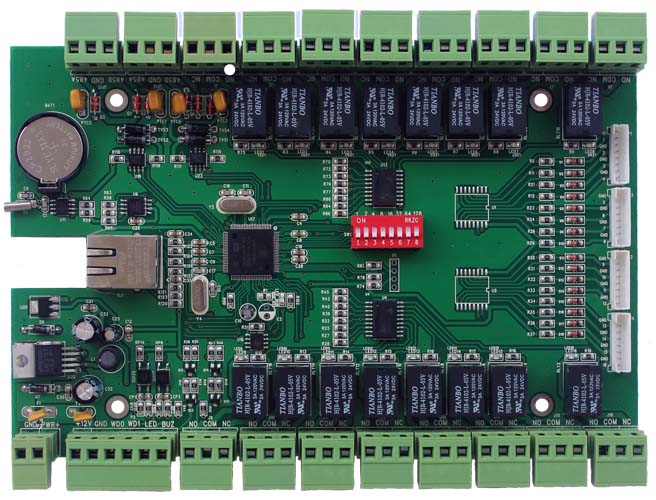

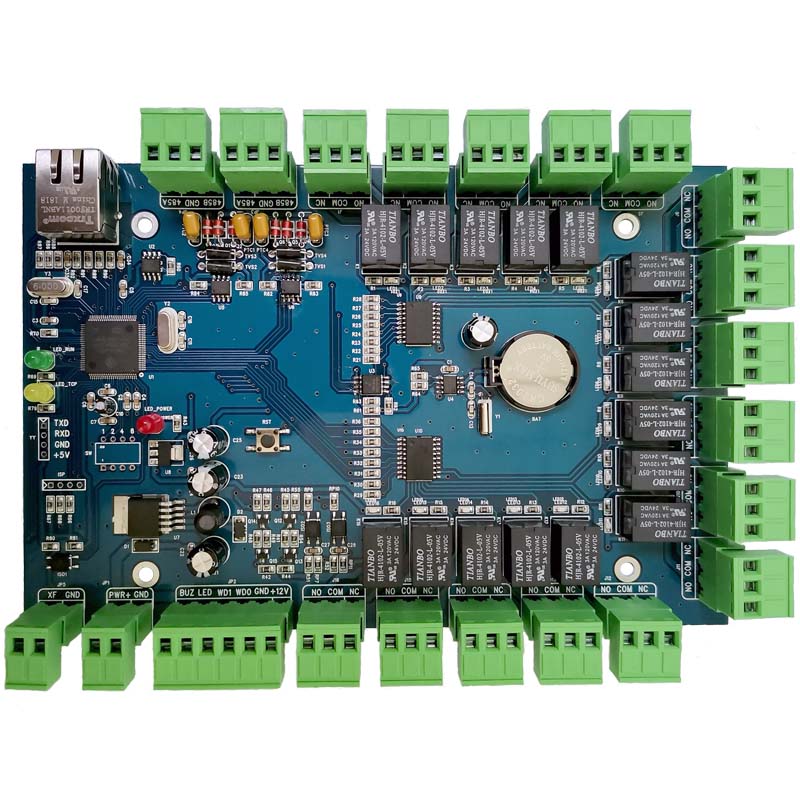

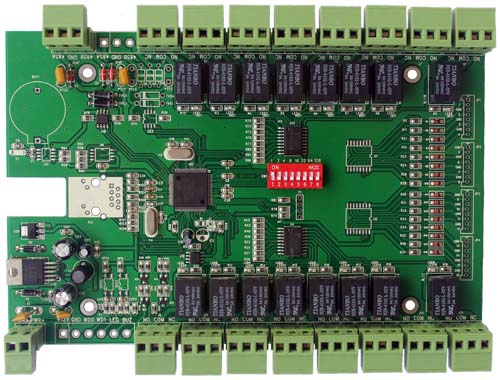

产品名称 电梯主控制器 电梯主控制器 电梯扩展板
产品型号 SW616R SW616T SW616KZ
产品图片
  点击图片欣赏大图 点击图片欣赏大图 点击图片欣赏大图
大小尺寸 190mm×125mm 190mm×125mm 190mm×125mm
说明 RS485联网 TCP/IP网络 与主控RS485联网

产品名称 电梯主控制器 电梯主控制器 电梯扩展板
产品图片
  点击图片欣赏大图 点击图片欣赏大图 点击图片欣赏大图
大小尺寸 195mm×125mm 195mm×125mm 195mm×125mm
说明 RS485联网 TCP/IP网络 与主控RS485联网
产品型号 SW616R SW616T SW616KZ

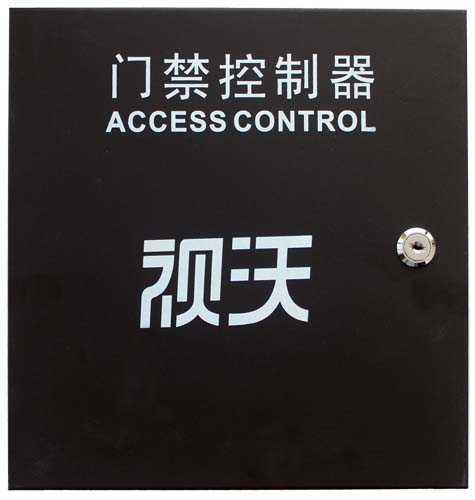

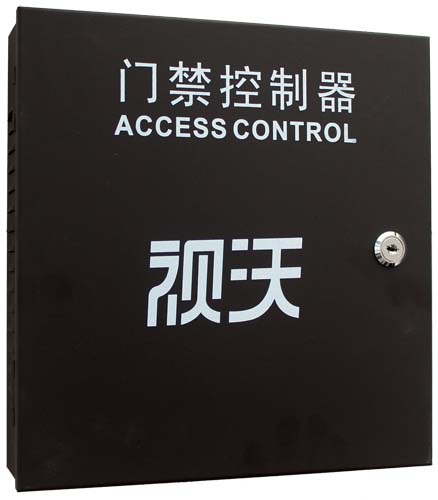

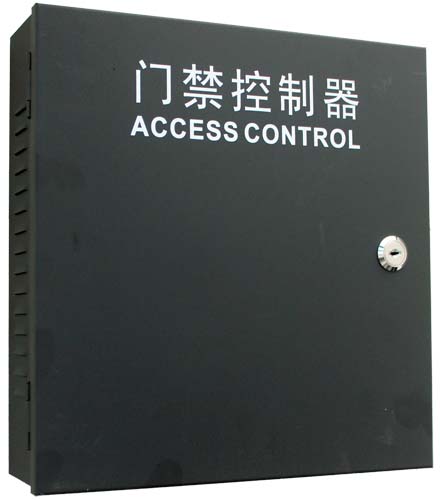

电源机箱


产品名称 电源机箱   电源机箱
产品图片
  点击图片欣赏大图 点击图片欣赏大图 点击图片欣赏大图
大小尺寸 278 mm ×266 mm× 76 mm   278 mm ×266 mm× 76 mm
说明 门禁控制器机箱外观-视沃牌 丝印   门禁控制器机箱外观-中性 丝印
产品型号 JX06品牌   JX08中性



功能特点
  • 标准 485(波特率9600)通讯,或者TCP/IP通讯。
  • 大容量Flash芯片,黑名单25000卡信息,50000记录;
  • 16个输入,16个输出。
  • 每个主板可以接3个扩展板,达到64个输入,64个输出。
  • 每个输入可以定义为门磁或者按钮输入。
  • 输出可以定义为常开或者常闭。
  • 支持远程操作开关门、远程开关。
  • 支持实时状态显示
  • 支持485门禁、tcp/ip控制器混合安装

主要参数表

项   电梯控制器
存储器 512K Flash
WG读卡器 读写第7扇区
卡信息 设置用户的有效期,允许电梯号和楼层
输出接口 16个  可以配置为常开或者常闭
输入接口 16个  可配置为门磁或者按钮
扩展 支持3个扩展板 达到64个输入64个输出
通讯接口 RS485联网通讯 波特率9600,TCP/IP网络通讯
开放时区 16 个开放时间, 支持有效日期
开门时间 1-255秒
开门超时 1-255 秒
卡存储量 黑名单50000个
事件记录 50000
脱机运行 支持
假日 支持
远程开门 支持

电气特性
温度: <60℃
湿度: 10% ~ 95% R.H
电流 :90mA-120mA
额定电压: DC12V
额定电流: < 0.2A
额定功率: ≤5W

主板外形
尺寸:195mm×125mm
定位孔间距130mm X 93 mm
颜色:绿色
重量:约300克

机箱外形
铁箱尺寸:278 mm ×266 mm× 76 mm
颜色:黑色磨砂
重量:约3000克
纸箱尺寸:320 * 280 * 110 mm

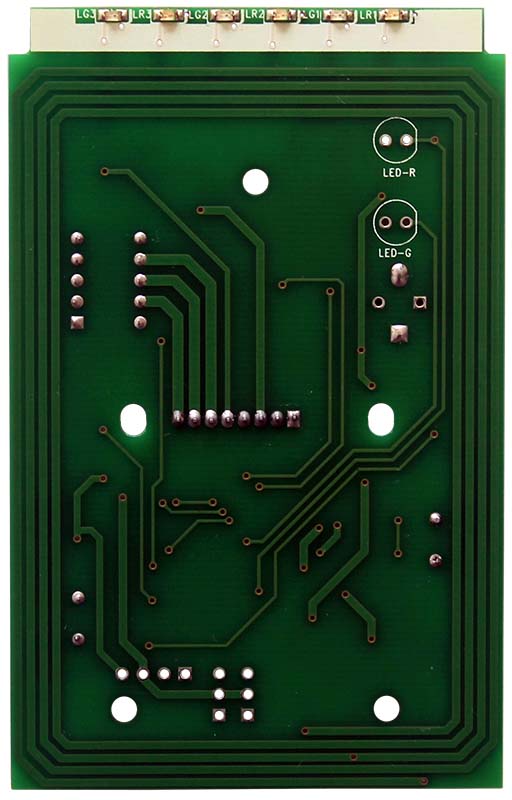

产品名称:梯控读卡器


梯控读卡器,有2种设计方案
1、梯控读卡器:三款外壳,客户根据喜好随心选。一体化设计,配上漂亮的外壳,读卡器主机和线圈集成在一块板上。
2、梯控读卡器:分体式设计,读卡器主机和线圈分成2块板,线圈板可以内置安装,也可以配上漂亮的外壳。读卡器主机内置在电梯面板里面

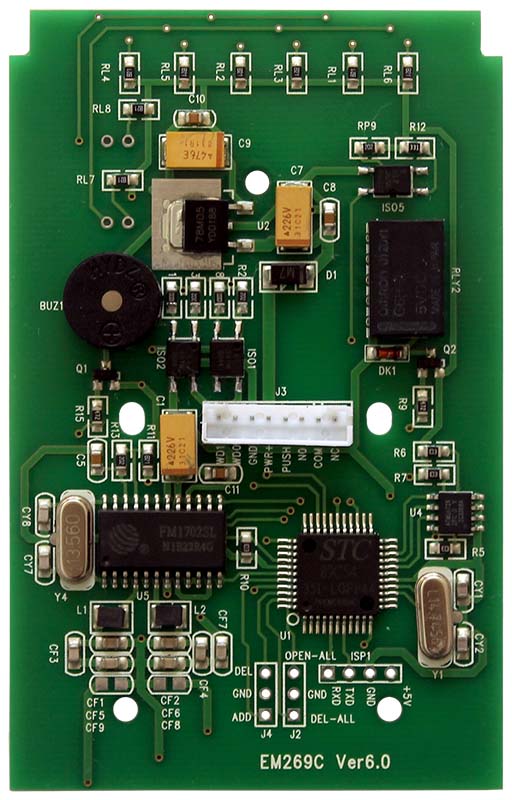

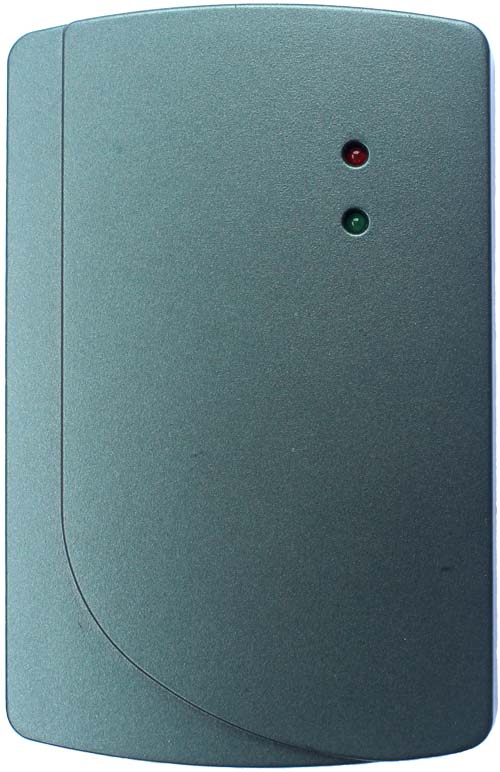

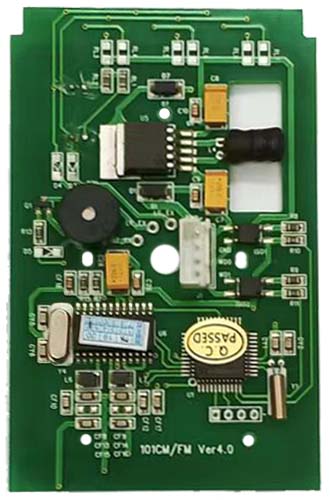

产品名称1:梯控读卡器

型号:RC6008
三款外壳,客户根据喜好随心选。一体化设计,配上漂亮的外壳,读卡器主机和线圈集成在一块板上。


点击图片欣赏大图
梯控读卡器是读写IC卡第七扇区数据;韦根通讯格式
感应距离5-10CM
1. 识别速度超高;
2. 极高的防冲突性,可同时识别超过200个标识;
3. 定向型读写器的读写角度可人为调整,范围达360°;
4. 读写器不受金属干扰,无需特定非金属机箱固定;
5. 高可靠性,适应工业(如工矿)环境;
6. 高抗干扰性,对现场各种干扰源无特殊要求,优秀的防雷设计;
7. IC卡和读写器之间可实现双向高速数据交换,数据安全得到充分保障;
8. IC卡的射频发射率和功耗极低,无辐射,更健康,更安全;

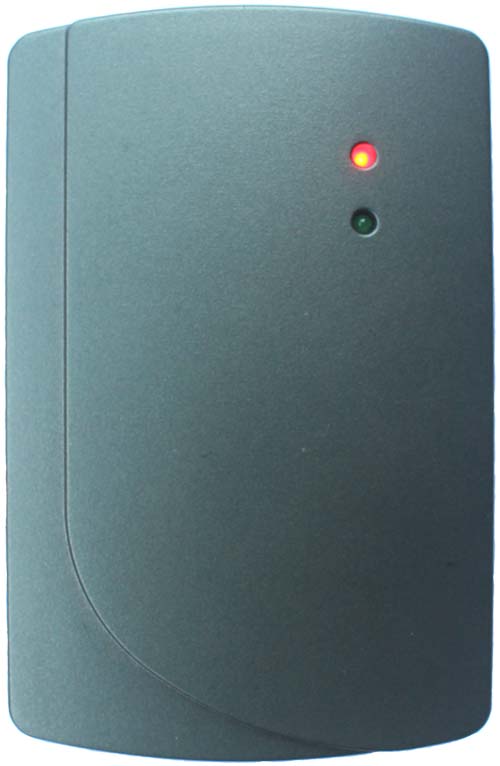

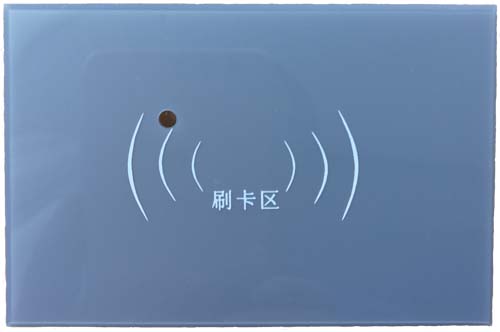

梯控读卡器多种外观和型号可选

产品名称 梯控读卡器 梯控读卡器 梯控读卡器
产品型号 RC6008A RC6008B RC6008C
产品图片
  点击图片欣赏大图 点击图片欣赏大图 点击图片欣赏大图
大小尺寸 115 * 75 * 21 mm 115 * 75 * 21 mm 121 * 84 * 22 mm
说明 银灰/深灰 银灰/深灰

产品名称 对讲门禁模块 对讲门禁模块
产品型号
产品图片
  点击图片欣赏大图 点击图片欣赏大图 点击图片欣赏大图
大小尺寸 60 * 95 mm 60 * 95 mm


产品名称 梯控读卡器 梯控读卡器
产品型号 RC6006C RC6006D
产品图片
  点击图片欣赏大图 点击图片欣赏大图 点击图片欣赏大图
大小尺寸 面板尺寸:75 * 108 mm
底盒尺寸:75 * 108 mm
开孔尺寸:63 * 92 mm
面板尺寸:61 * 95 mm
底盒尺寸:63 * 97 mm
开孔尺寸:58 * 90 mm

说明 不锈钢 亚克力

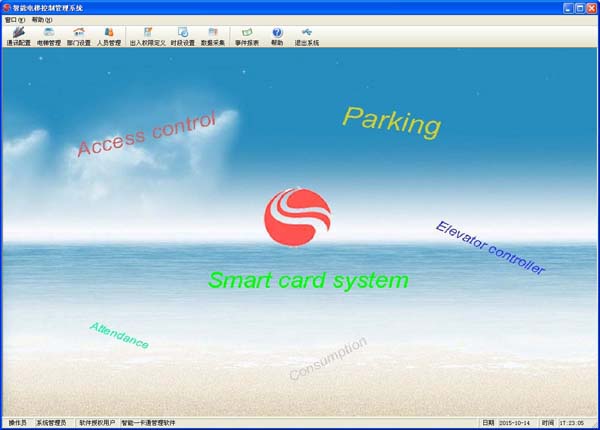

电梯控制系统软件

软件名称:ELEVM6S


梯控软件可以进行黑名单管理
可以对用户卡设置有效期,允许楼层和电梯地址

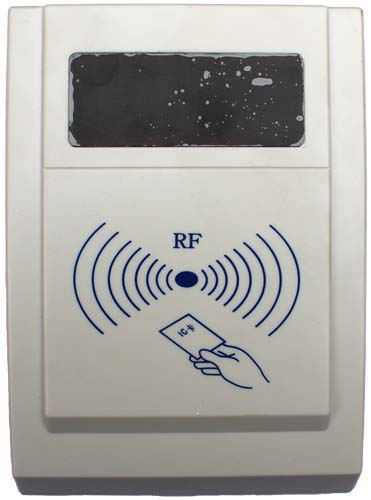

产品名称:梯控发卡机

型号:RC8008


点击图片欣赏大图

点击图片欣赏大图
梯控发卡机是读写IC卡第七扇区资料
感应距离5-10CM
第0块数据:存储层数,卡号,有效期
读取块数据成功:01000000000000001234123456991230
第1块数据:存储电梯号
读取块数据成功:83000000000000000000000000000000
Mifare可读写发卡器:
USB输出:
USB取电:



写卡技术



写卡梯控使用IC卡的 第7扇区,
(KeyA:FFFFFF FFFFFF, KeyB)密码:123F88 88F322

第0块数据结构:
第0到9字节:每个位对应:1到80层
第10,11,12字节:卡号
第13,14,15字节:有效期 (yymmdd)

电梯发卡软件 写卡数据如下:
读取块数据成功:00800080000000000000 000012 991230

写卡数据如下:
写入卡号:123456-页号:0-完成!
写入卡号:123456-页号:1-完成!
写入卡号:123456-页号:2-完成!

第0块数据:存储层数,卡号,有效期。
读取块数据成功:01000000000000001234123456991230

第1块数据:存储电梯号
读取块数据成功:83000000000000000000000000000000

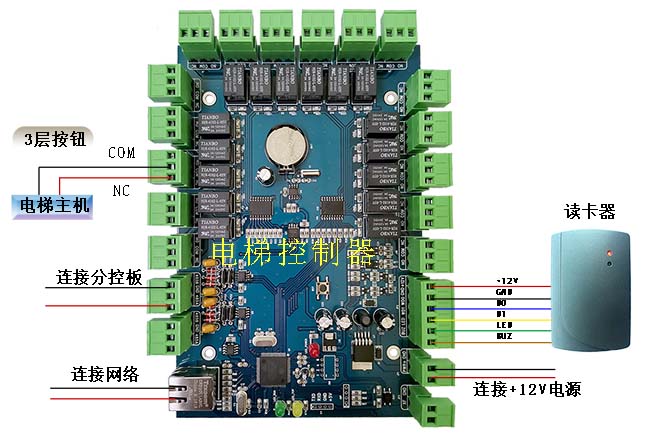

接线说明

刷卡选层,楼层控制原理图

刷卡直达,楼层控制原理图


产品名称:对讲访客板/电梯访问板

产品型号:SW6191

产品名称 对讲访客板 电梯访问板
产品型号 SW6191 SW6192
产品图片
  点击图片欣赏大图 点击图片欣赏大图
说明 RS485通讯,对接可视对讲系统 RS485通讯,对接电梯控制系统


访客控制器,对讲联动型电梯控制系统,对讲系统主机与电梯控制系统联动运行时使用,一般情况下需要定制开发,对讲厂家提供联动协议

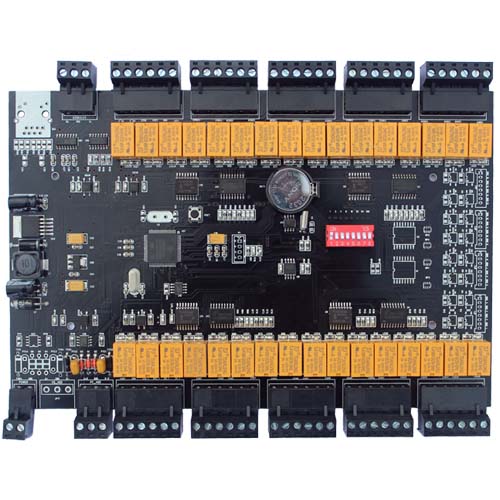

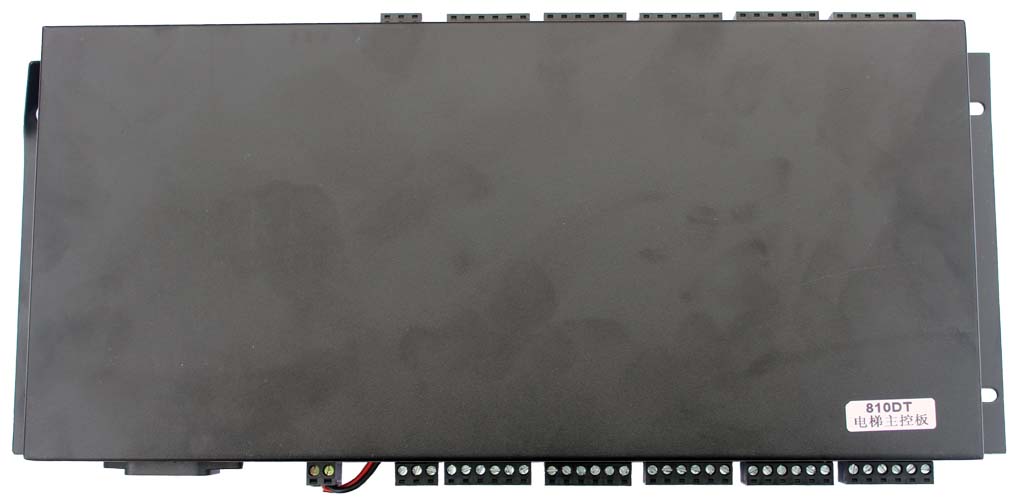

产品名称:电梯控制器

产品型号:SW618
说明:SW618梯控是 刷卡选层,刷卡直达可选型

产品名称

产品图片
  点击图片欣赏大图 点击图片欣赏大图

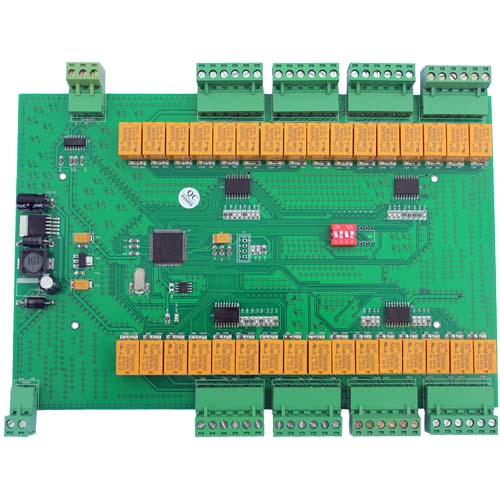

产品型号 SW618 SW618KZ

产品名称

产品图片
  点击图片欣赏大图 点击图片欣赏大图
产品型号 SW618机箱 SW618KZ机箱
