联网型电梯控制管理系统 |
|
| |
联网型电梯控制管理系统 |
| |
系统简介 |
| |
| 白名单管理，用户卡需要发卡授权，可以设置电梯号，控制楼层和有效期等信息 |
| 电梯控制器使用标准的工业串口通信，通信距离可达1200米，每个总线可以接255台设备，或者使用TCP/IP通讯， |
| 可以和其它的设备安装在同一个系统中，集中管理。 |
| |
| 电梯控制管理系统，电梯控制设备，系统管理中心 |
| 电梯控制设备，主要是电梯控制器，分控器，机箱，梯控读卡器，IC卡 |

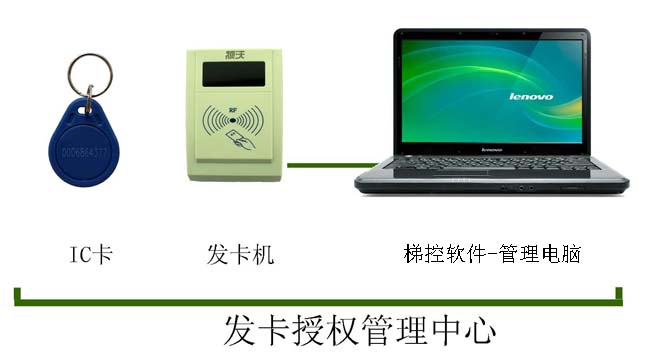

| 系统管理中心，主要是电梯管理软件，加密狗，发卡器 |
| 其他可选设备还有，访客控制板（对讲联动），RS485通讯器，485HUB集中管理器 |
| |

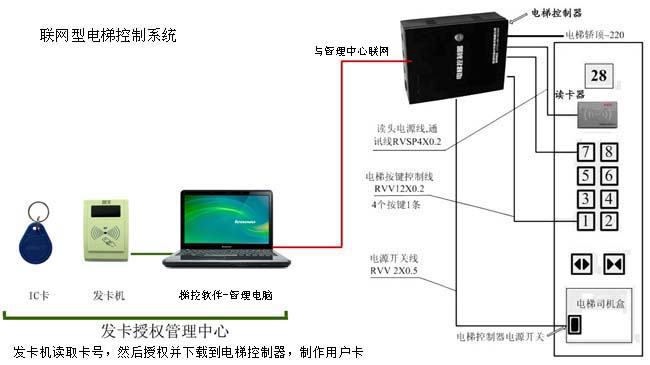

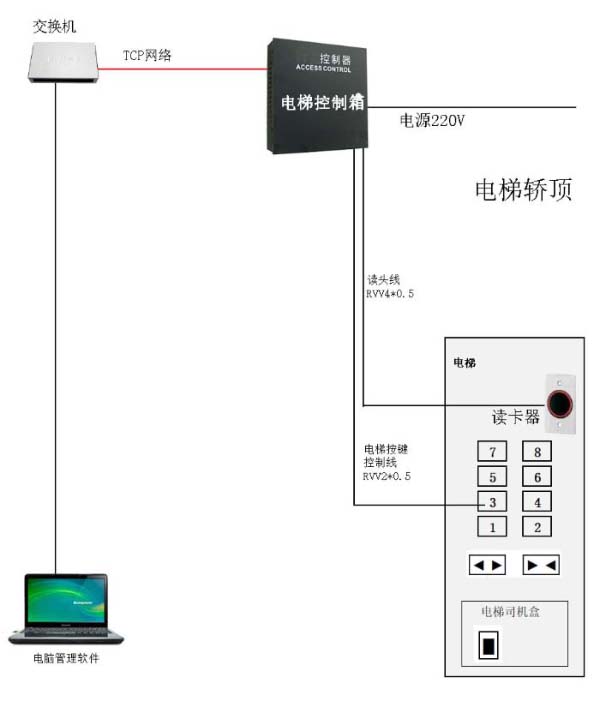

联网电控控制系统结构示意图 |
| |
 |
| |
| |
| 每块电梯门禁控制器可以控制16层楼，增加控制板可以控制更多楼层，可加3块控制板，即可控制器16+3*16=64层楼，更多楼层控制可定制。 |

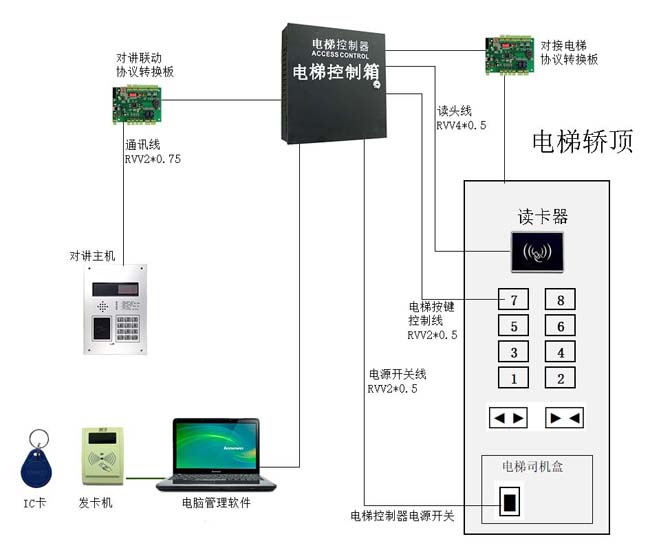

| 可与对讲联动 |
| |
设备介绍 |
| |

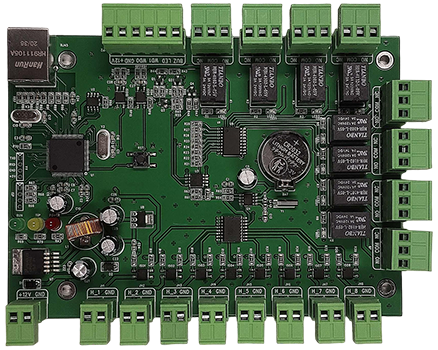

产品名称：电梯门禁控制器 |
| 产品型号：SW616 |
| |
| 产品名称 |
电梯主控制器 |
电梯扩展板 |
电梯主控制器 |
| 产品型号 |
SW616T |
SW616KZ |
SW616R |
| 产品图片 |
 |
 |
|
| |
点击图片欣赏大图 |
点击图片欣赏大图 |
点击图片欣赏大图 |
| 大小尺寸 |
190mm×125mm |
190mm×125mm |
190mm×125mm |
| 说明 |
TCP/IP网络 |
与主控RS485联网 |
RS485联网 |
|
| |
| 产品名称 |
电梯主控制器 |
电梯主控制器 |
电梯扩展板 |
| 产品图片 |
 |
 |
 |
| |
点击图片欣赏大图 |
点击图片欣赏大图 |
点击图片欣赏大图 |
| 大小尺寸 |
195mm×125mm |
195mm×125mm |
195mm×125mm |
| 说明 |
RS485联网 |
TCP/IP网络 |
与主控RS485联网 |
| 产品型号 |
SW616R |
SW616T |
SW616KZ |
|
| |
电源机箱 |
| |
| 产品名称 |
电源机箱 |
|
电源机箱 |
| 产品图片 |
 |
 |
 |
| |
点击图片欣赏大图 |
点击图片欣赏大图 |
点击图片欣赏大图 |
| 大小尺寸 |
278 mm ×266 mm× 76 mm |
|
278 mm ×266 mm× 76 mm |
| 说明 |
门禁控制器机箱外观-视沃牌 丝印 |
|
门禁控制器机箱外观-中性 丝印 |
| 产品型号 |
JX06品牌 |
|
JX08中性 |
|
| |
| 设备特性 |
- 标准 485（波特率9600）通讯，或者TCP/IP通讯。
- 大容量Flash芯片，25000卡信息，50000记录；
- 16个输入，16个输出。
- 每个主板可以接3个扩展板，达到64个输入，64个输出。
- 每个输入可以定义为门磁或者按钮输入。
- 输出可以定义为常开或者常闭。
- 开门时区设置多达 16 组，且可以分别设定对应的多种开门方式，如卡、卡+密码、密码、双卡、首卡开门等。
- 支持多个报警事件的报警输出，如无效卡、无效时间、门报警、门开超时等。
- 支持远程操作开关门、远程开关。
- 支持实时状态显示
- 支持2个weigend读卡器，自动适应26、34、37协议。
- 支持485门禁、tcp/ip控制器混合安装
|
| |
| 主要参数表 |
| |
| 项 目 |
电梯控制器 |
| 存储器 |
512K Flash |
| WG读卡器 |
读写第7扇区 |
| 卡信息 |
设置用户的有效期，允许电梯号和楼层 |
| 输出接口 |
16个 可以配置为常开或者常闭 |
| 输入接口 |
16个 可配置为门磁或者按钮 |
| 扩展 |
支持3个扩展板 达到64个输入64个输出 |
| 通讯接口 |
RS485联网通讯 波特率9600，TCP/IP网络通讯 |
| 开放时区 |
16 个开放时间, 支持有效日期 |
| 开门时间 |
1－255秒 |
| 开门超时 |
1－255 秒 |
| 卡存储量 |
黑名单50000个 |
| 事件记录 |
50000 |
| 脱机运行 |
支持 |
| 假日 |
支持 |
| 远程开门 |
支持 |
|
| |
| 电气特性 |
温度： <60℃
湿度： 10% ~ 95% R.H
电流 ：90mA－120mA
额定电压： DC12V
额定电流： < 0.2A
额定功率： ≤5W |
| |
 主板外形
尺寸：195mm×125mm
定位孔间距130mm X 93 mm
颜色：绿色
重量：约300克
|
机箱外形
铁箱尺寸：278 mm ×266 mm× 76 mm
颜色：黑色磨砂
重量：约3000克
纸箱尺寸：320 * 280 * 110 mm |
| |
产品名称：联网梯控 读卡器 |
| |
| 产品名称 |
梯控IC读卡器 |
梯控IC读卡器 |
梯控指纹读卡器 |
| 型号 |
RC6021 |
RC6022 |
RC6025 |
| 产品图片 |
 |
 |
 |
| |
点击图片欣赏大图 |
点击图片欣赏大图 |
点击图片欣赏大图 |
| 大小尺寸 |
86*50*20mm
86*86*20mm |
115*39*20mm
115*70*20mm
86*86*20mm |
115*39*20mm
115*70*20mm
|
| 颜色 |
|
|
|
| 说明 |
不锈钢哑光面板，嵌入式安装 |
不锈钢哑光面板，嵌入式安装 |
不锈钢哑光面板，嵌入式安装 |
|
| |
| |
|
迷你型读卡器方便安装 |
1、工作电压： DC12V
2、读卡距离： 10 - 15 cm
3、读卡时间： 小于 0.1 秒
4、通讯格式： Wiegand26
5、无源，免接触，使用寿命长
6、颜色：珍珠黑 或 白色
7、读取ID卡或IC卡号 |
| 点击图片欣赏大图 |
|
| |
 |
| |
| 产品型号：RC5008 |
| |
点击图片欣赏大图 |
点击图片欣赏大图 |
 |
1、工作电压： DC12V
2、读卡距离： 10 - 15 cm
3、读卡时间： 小于 0.1 秒
4、通讯格式： Wiegand26
5、无源，免接触，使用寿命长
6、颜色：珍珠黑 或 白色
7、读取ID卡或IC卡号 |
|
| |
| |

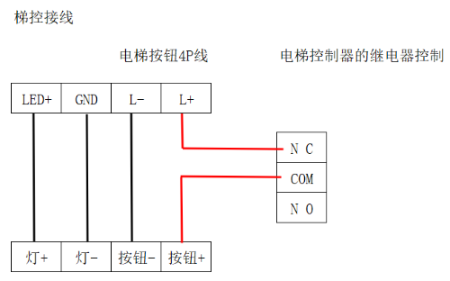

| 刷卡选层，楼层控制原理图 |
 |
| 刷卡直达，楼层控制原理图 |
 |
| |
产品名称：梯控发卡机 |
| 产品名称：FK2000C/D |
| |
点击图片欣赏大图 |
点击图片欣赏大图 |
说明
USB免驱，读取ID卡号 |
|
| |
 |
| |
产品名称：梯控管理软件 |
| 软件名称：ELEVM6S |
| |
 |
| |
产品名称：访客控制器 |
| 产品型号：SW6191 |
| |
| 产品名称 |
|
|
| |
|
|
| 产品图片 |
 |
|
| |
点击图片欣赏大图 |
点击图片欣赏大图 |
| 产品型号 |
SW6191 |
|
|
| |
访客控制器，对讲联动型电梯控制系统，对讲系统主机与电梯控制系统联动运行时使用，一般情况下需要定制开发，对讲厂家提供联动协议 |
| |
 |
| |
无线网桥 |
| 电梯控制器或人脸机等等设备，需要网络布线，电梯运行网线需要走随行电缆，我们可以架设无线网桥来解决， |
| 电梯30层以下，或100层以下都可以，室外1-15公里也可以 |
| 产品名称 |
|
|
| |
|
|
| 产品图片 |
 |
|
| |
点击图片欣赏大图 |
点击图片欣赏大图 |
| 产品型号 |
|
|
|
| |
| |
