一卡通系统 >>> 门禁系统 >>>门禁设备

门禁考勤一体机>>>

产品名称：门禁考勤一体机

产品型号：SW168

产品名称	门禁考勤一体机	门禁考勤一体机	门禁考勤一体机
产品型号	SW168
产品图片
	点击图片欣赏大图	点击图片欣赏大图	点击图片欣赏大图
显示屏
参数描述	读取EMID卡读取IC卡-M1-S50
大小尺寸	L120 × W88 × H 18mm

门禁考勤一体机：SW168，是一款多功能机型，可以当作门禁机使用，也可以当作考勤机或液晶读卡器使用。

根据内置读卡器的功能不同，可以分别读取多种感应卡片

门禁一体机内置读卡器，可以同时读取ID卡，IC卡，CPU卡，手机卡，居住证，或二代身份证等多种感应卡，

专用考勤机：SW168KQ

液晶读卡器：SW168YJ

概述

门禁考勤一体机采用基于32位嵌入式ARM7处理器，技术领先，运行快，质量好，性能优，功能全，大容量。内置IC/ID读卡器，支持RS485联网通信，质量非常稳定，全部采用光电技术，输入输出光电隔离，防止烧板，防止外围干扰，联线更远。
门禁考勤系统软件支持C/S软件架构，附送光盘内容：门禁管理软件及操作说明书，安装与调试规范说明书，门禁考勤一体机说明书等。
门禁考勤一体机功能强大，集门禁控制器、考勤机、密码键盘、LCD 液晶显示、内置ID/IC读卡器、汉显读头等功能于一体。全中英文双语菜单界面，带背光；可显示刷卡人姓名

功能参数

存储用户数量：1.5万用户（增加数量可定制）
存储记录数量：2万条（增加数量可定制）
通讯方式：RS485联网通讯
通讯速率：一体机支持4800、9600、19200和38400四种通讯波特率。更能适应复杂环境的RS485联网通讯。
多种开门方式
● 刷卡开门
● 刷卡 + 用户密码开门，用密码读卡器
● ID号 + 密码开门，即取用户ID标识的后四位数字 + 四位用户密码，共八位密码开门
● 远程开门，通过门禁管理中心的软件开门
● 多卡认证开门，可设定最多2---8个用户一起参与联动开门
防遣返
● 重要区域必须遵循一进一出限制，可支持单门防遣返，一进多出防遣返
用户时段
● 节假日40天（每个门户）
● 工作日时段4组；每组工作日和非工作日可设定4个不重复交叉的时间段
● 星期时段16组，每组可分别设定星期一至星期天，每天可设定6个不重复交叉的时间段
设置用户时段
● 受星期时段控制
● 受工作日时段控制
● 特权控制（不受任何时间限制）
门常开、门常闭 及 门磁、红外监控时段
● 设置不同时段的门常开
● 设置不同时段的门常闭
● 设置不同时段的红外线监控
● 设置不同时段的门磁监控
LCD液晶屏背光模式
按键、打卡等事件发生时，开启背光。无事件发生时自动关闭背光
液晶屏显示姓名和工号
员工的姓名和工号是通过管理电脑下发到考勤机内。员工的姓名最多为8个英文字或4个中文字；员工的工号最多可为11个英文和数字。
注意：一体机只能由管理电脑下发的姓名和工号
记录选项
● 刷卡记录——记录进门或出门刷卡
● 事件记录——包括远程开门记录、密码开门记录、闯入报警记录、火警报警记录、按钮开门记录、胁迫密码记录、红外报警记录等
● 记满循环——在到达记录容限后，将覆盖最老的记录

主要技术参数

工作电压	电压：DC7 ～ 35V，推荐使用DC12V/3A
整机功耗	<1W
数据保存	>10年(掉电后)
LCD分辨率	122×32 DOTS
内建字库	16×16国家二级汉字库
实时钟	偏差：<22秒/月
通讯方式	1路RS485
联网通讯	255*255台
继电器输出	2路—电锁输出、报警输出
状态输入	3路--出门按钮输入、门磁输入、红外输入
外接读头	可以外接一个维庚读卡器，兼容多种协议
感应距离	4—15cm
本机读卡类型	IC卡、IC卡、二代证、居住证、手机卡等
工作温度	-40℃ ～ 60℃
工作湿度	-25℃—85℃
主机尺寸	L120 × W88 × H 18mm
包装尺寸	L135 × W135 × H 27mm
重量	毛重：220克，主机净重：160克
套件	门禁考勤一体机，4条排线，光盘软件等

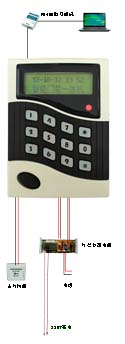

门禁系统示意图

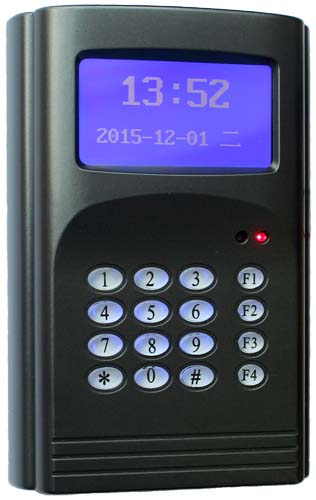

产品名称：门禁考勤一体机

产品型号：SW268

产品名称	门禁考勤一体机(IC卡)	门禁考勤一体机(ID卡)
产品型号	SW268C	SW268D
产品图片
	点击图片欣赏大图	点击图片欣赏大图
大小尺寸	178 * 118 * 41 mm	178 * 118 * 41 mm
功能描述	读取IC卡-M1-S50	读取EMID卡

门禁考勤一体机：SW268，是一款多功能机型，可以当作门禁机使用，也可以当作考勤机或液晶读卡器使用。

根据内置读卡器的功能不同，可以分别读取多种感应卡片

门禁一体机内置读卡器，可以同时读取ID卡，IC卡，CPU卡，手机卡，居住证，或二代身份证等多种感应卡，

专用考勤机：SW168KQ

液晶读卡器：SW168YJ

概述

功能参数

存储用户数量：1.5万用户（增加数量可定制）
存储记录数量：2万条（增加数量可定制）
通讯方式：RS485联网通讯，TCP/IP网络通讯
通讯速率：一体机支持4800、9600、19200和38400四种通讯波特率。更能适应复杂环境的RS485联网通讯。
多种开门方式
● 刷卡开门
● 刷卡 + 用户密码开门，用密码读卡器
● ID号 + 密码开门，即取用户ID标识的后四位数字 + 四位用户密码，共八位密码开门
● 远程开门，通过门禁管理中心的软件开门
● 多卡认证开门，可设定最多2---8个用户一起参与联动开门
防遣返
● 重要区域必须遵循一进一出限制，可支持单门防遣返，一进多出防遣返
用户时段
● 节假日40天（每个门户）
● 工作日时段4组；每组工作日和非工作日可设定4个不重复交叉的时间段
● 星期时段16组，每组可分别设定星期一至星期天，每天可设定6个不重复交叉的时间段
设置用户时段
● 受星期时段控制
● 受工作日时段控制
● 特权控制（不受任何时间限制）
门常开、门常闭 及 门磁、红外监控时段
● 设置不同时段的门常开
● 设置不同时段的门常闭
● 设置不同时段的红外线监控
● 设置不同时段的门磁监控
LCD液晶屏背光模式
按键、打卡等事件发生时，开启背光。无事件发生时自动关闭背光
液晶屏显示姓名和工号
员工的姓名和工号是通过管理电脑下发到考勤机内。员工的姓名最多为8个英文字或4个中文字；员工的工号最多可为11个英文和数字。
注意：一体机只能由管理电脑下发的姓名和工号
记录选项
● 刷卡记录——记录进门或出门刷卡
● 事件记录——包括远程开门记录、密码开门记录、闯入报警记录、火警报警记录、按钮开门记录、胁迫密码记录、红外报警记录等
● 记满循环——在到达记录容限后，将覆盖最老的记录

主要技术参数

工作电压	电压：DC7 ～ 35V，推荐使用DC12V/3A
整机功耗	<1W
数据保存	>10年(掉电后)
LCD分辨率	122×32 DOTS
内建字库	16×16国家二级汉字库
实时钟	偏差：<22秒/月
通讯方式	1路RS485
联网通讯	255*255台
继电器输出	2路—电锁输出、报警输出
状态输入	3路--出门按钮输入、门磁输入、红外输入
外接读头	可以外接一个维庚读卡器，兼容多种协议
感应距离	4—15cm
本机读卡类型	IC卡、IC卡、二代证、居住证、手机卡等
工作温度	-40℃ ～ 60℃
工作湿度	-25℃—85℃
主机尺寸	L178 × W118 × H 41mm
包装尺寸
重量	毛重：220克，主机净重：160克
套件	门禁考勤一体机，4条排线，光盘软件等

门禁一体机系列产品

产品名称	门禁考勤一体机	门禁考勤一体机	门禁一体机	密码门禁机
产品图片
产品型号	SW168		SW269C	EM100C/D
描述	ID卡，IC卡	ID卡，IC卡	IC卡，写卡或联网	ID卡，独立型
