一卡通系统 >>> 门禁系统 >>>门禁设备 |
 |
门禁控制器>>>双门控制器 |
|
| |
产品名称：双门控制器 |
产品型号：SW5202 |
| |
| 产品名称 |
双门控制板 |
双门控制板 |
| 产品型号 |
SW5202 |
SW5202 |
| 产品图片 |
 |
 |
| |
点击图片欣赏大图 |
点击图片欣赏大图 |
| 大小尺寸 |
195mm×125mm |
|
|
| |
产品介绍 |
| |
通讯方式：TCP/IP网络通讯
SW5202双门双向门禁控制器，可控制二个门的双向进出，采用世界著名的美国NXP公司（原欧洲PHILIP）的32位 ARM7处理器为主控芯片，内部运行RTOS实时操作系统和FAMS2存储管理系统，按照工业级技术要求设计的高性能门禁控制器。
门禁控制器不但拥有常用的门禁功能，例如：脱机运行、实时监控、照片显示、海量存储、灵活的权限设置、远程开门、多用户管理、批量和少量快速设置、方便查询、报表统计 格式修改和打印 输出到Excel文件、卡＋密码、门长时间未关闭报警、非法卡刷卡报警、管理卡开门、非法闯入报警、定时开门、电子地图等功能。 |
| |
|
|
|
一、产品特点 |
| |
真正基于TCP/IP 网络的门禁系统,下载卡号信息和授权信息的速度是普通RS485门禁控制器的 1 千倍。通讯方式：TCP/IP网络，10/100M 自适应以太网口,联网距离无限制，可用网线直接连电脑设置，支持局域网控制，支持互联网远程控制。
CPU采用32位机ARM7芯片，工业级设计，三重防雷、防静电、可抵抗强干扰，高可靠性。内设看门狗，防死机。快速的响应速度，在已存储5万张卡的基础上判断有无开门权限及做出开门响应时间小于0.1S。
强大的数据处理能力，可存储5万持卡人 信息， 脱机存储10 万条历史记录。
开放式设计，兼容性强，可以和市场上各种品牌的读卡器和门锁配套使用。可为集成商、工程商提供 OEM 和个性化定制。 |
| |
二、产品功能 |
| |
支持刷卡开门、卡+密码、密码开门、门常开、门常闭、管理卡开门、首卡启动、多卡开门、按钮开门、远程开门等多种方式。
可支持各种 Wiegand 26读卡器，Wiegand 接口提供声、光响应输出。
支持多种告警，并可分别设置是否启用：消防联动，门开超时，非法闯入，断电告警等。事件记录和告警记录实时主动上传。
支持防潜返，区域反潜回
支持双门互锁 或 多门互锁
配套软件：简体中文门禁管理软件，还可赠送正常班和多班次倒班考勤管理软件
配套软件可支持的数据库：单机版Access 和 网络版SQL |
| |
三、基本参数 |
| |
管理门数： 2 扇
每个门存储用户数：500000
脱机记录数：1000000
读卡器接口：4 个
出门按钮: 2 个
电锁控制： 2 个
开门时间: 0.1－25.5 秒
门磁的输入：2 路
报警输出: 2 个
报警响应时间： 0.1－25.5 秒
消防输入： 1个
电池保护数据掉电保持时间: 超过10 年。 |
工作环境
|
温度： <60℃
湿度： 10% ~ 95% R.H
额定电压： DC12V
额定电流： < 0.2A
额定功率: ≤5W |
双门主板参数
|
尺寸：长195mm×宽125mm
定位孔：130mm * 93 mm
颜色：绿色
重量：约310克 |
机箱参数
|
铁箱尺寸：长278.5 mm × 宽266 mm × 厚76 mm
颜色：黑色磨砂
重量：约3000克 |
| 纸箱尺寸：长320 * 宽280 * 厚110 mm |
| |
| 九年来，SW视沃一致秉承和坚持专业化经营理念，我们一直朴素而执着地认为，“与其什么都做，不如把门禁做好！”，将全部的资金、技术和人才优势集中在门禁控制器、门禁管理软件、门禁读卡器等门禁系统关键组件上，并确保各个组件的稳定性、安全性、便捷性和先进性。 |
| |
| SW系列门禁在保持功能越来越强大的同时，我们致力于通过我们的技术领先和从客户角度出发的设计思想，更大程度地降低工程商的在配置、销售、安装、使用、维护和培训上的成本，使得操作更加便捷化和人性化。我们在该领域的9年的成熟经验和数万个系统在世界各地稳定地运行是您的信心保证。 |
| |

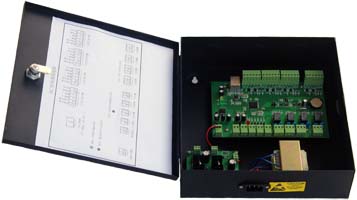

双门控制器装箱图片 |
 |
| |

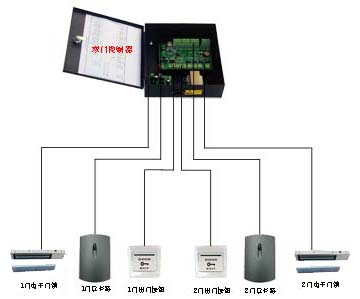

双门控制器控制示意图 |
| |
 |
| |

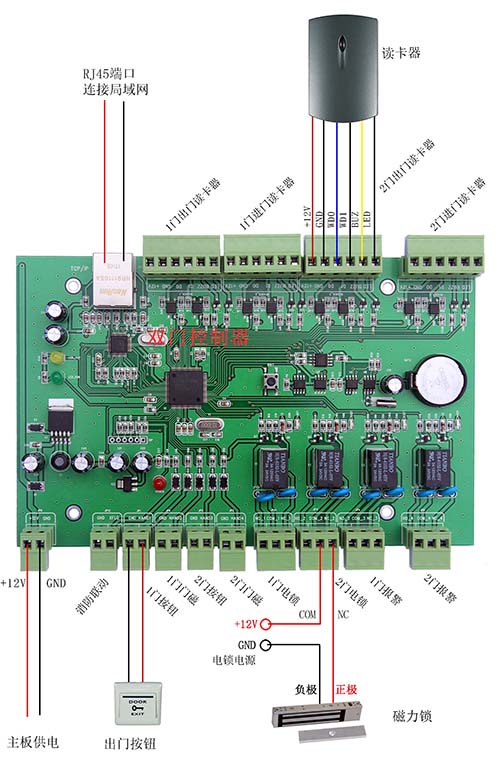

双门控制器接线图 |
| |
 |

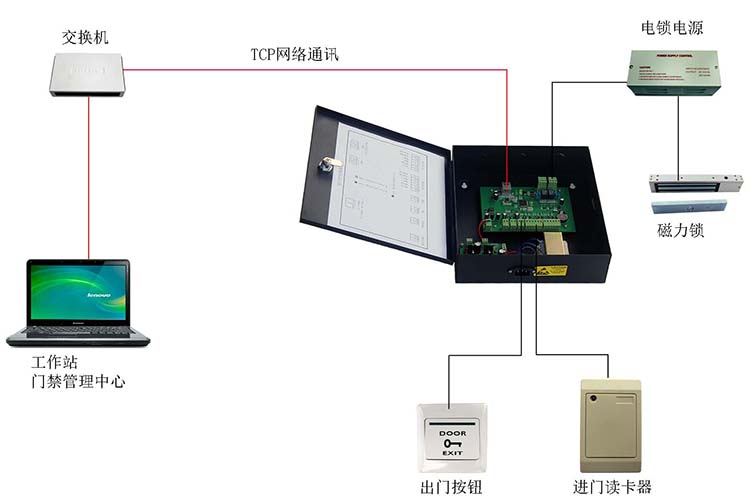

| 门禁系统示意图 |
 |
| |
电源机箱，外包装 |
| |
| 产品名称 |
电源机箱 |
|
电源机箱 |
| 产品图片 |
 |
 |
 |
| |
点击图片欣赏大图 |
点击图片欣赏大图 |
点击图片欣赏大图 |
| 大小尺寸 |
278 mm ×266 mm× 76 mm |
83mm X 74mm |
278 mm ×266 mm× 76 mm |
| 说明 |
门禁控制器机箱外观-视沃牌 丝印 |
门禁控制器内置电源板 |
门禁控制器机箱外观-中性 丝印 |
| 产品型号 |
JX06品牌 |
|
JX08中性 |
|
| |
| 产品名称 |
纸箱-外包装 |
纸箱-外包装 |
电源机箱 |
| 产品图片 |
 |
 |
 |
| |
点击图片欣赏大图 |
|
点击图片欣赏大图 |
| 说明 |
门禁控制器外包装纸箱-中性印刷
箱型：啤盒 纸质：K3K |
门禁控制器外包装纸箱-视沃牌 印刷
箱型：啤盒 纸质：K3K |
标准机箱内部构造图 |
| 大小尺寸 |
330 * 273 * 86 mm |
330 * 273 * 86 mm |
278 mm ×266 mm× 76 mm |
|
| |
| |
|
| |
