系统简介

智能通道管理系统，又名无障碍通道门禁管理系统，是在翼闸、速通门、摆闸、小摆闸、幼儿园摆闸，全高摆闸、三辊闸、一字闸、广告门、防护桩等人行通道设备上加装门禁管理系统。

　　摆闸、翼闸、三辊闸等人行通道闸是我公司自行开发、研制、生产的智能通道管理设备，通过配置不同的读写设备，即可完成对通道通行的智能化控制与管理。整个产品外形采用不锈钢板冲压成型，造型美观大方，防锈、耐用，且系统对外采用标准电气接口，可方便的将人脸识别，ID卡、IC卡等设备集成在人行通道设备上，从而为出入人员提供有序文明的通行方式，并可杜绝非法人员进出，同时为了满足消防通道的要求，在紧急情况下停电落杆，组织人员疏散......

适用范围

◇ 适用于单向或双向控制人流的进出口通道
◇ 车站、码头、旅游景点进出口通道
◇ 会展、游泳馆等验票通道
◇ 小区、工厂、企事业单位进出口考勤、门禁、消费管理

设备介绍

三辊闸产品

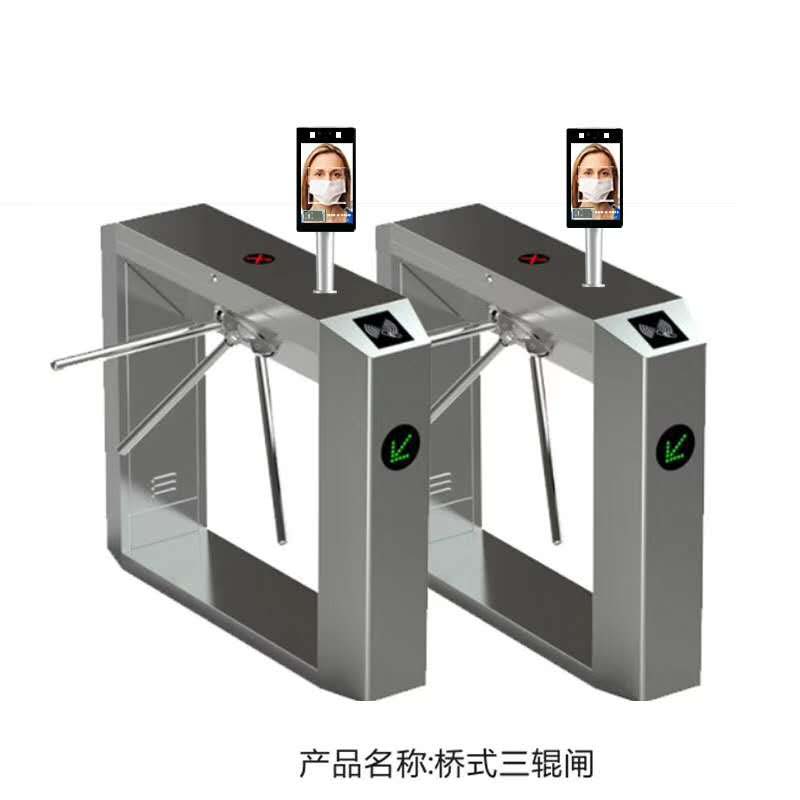

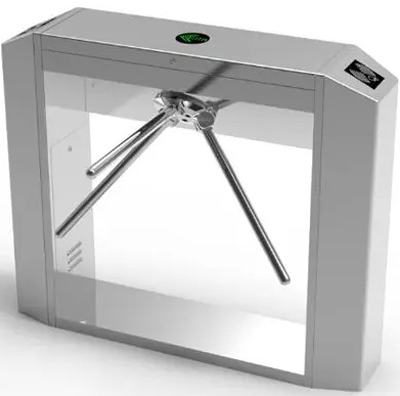

产品名称	桥式斜面三辊闸	桥式八角斜面三辊闸	桥式斜面三辊闸-人脸
产品型号	SW7121	SW7132	SW7121-R
产品图片
	点击图片欣赏大图	点击图片欣赏大图	点击图片欣赏大图
大小尺寸	长1200×宽280×高990 (mm)	长1200×宽280×高990 (mm)	长1200×宽280×高990 (mm)
净通道宽	550 (mm)	550 (mm)	550 (mm)
重量	45Kg
闸杆转向	单向、双向（可选）

产品名称	桥式斜面三辊闸	桥式八角斜面三辊闸	桥式梯形三辊闸
产品型号	SW7121	SW7122	SW7123
产品图片
	点击图片欣赏大图	点击图片欣赏大图	点击图片欣赏大图
大小尺寸	长1200×宽280×高990 (mm)	长1200×宽280×高990 (mm)	长1200×宽280×高990 (mm)
净通道宽	550 (mm)	550 (mm)	550 (mm)
重量	45Kg
闸杆转向	单向、双向（可选）

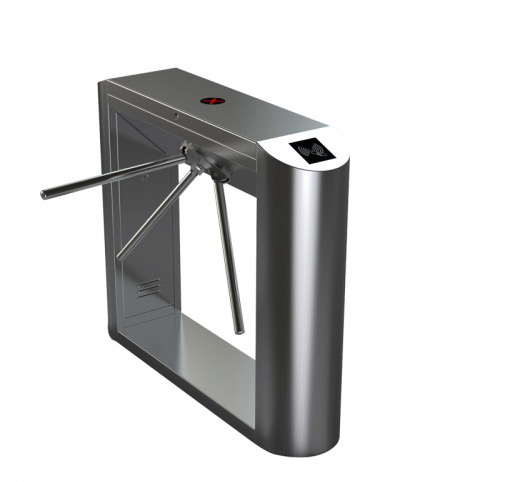

产品名称	桥式圆弧三辊闸	立式圆角三辊闸	立式双立柱三辊闸
产品型号	SW7124	SW7111	SW7112
产品图片
	点击图片欣赏大图	点击图片欣赏大图	点击图片欣赏大图
大小尺寸	长1200×宽280×高990 (mm)	长420×宽330×高980 (mm)	长420×宽330×高980 (mm)
通道宽	550 (mm)	550 (mm)	550 (mm)

闸杆转向

一字闸

产品名称	桥式梯形一字闸	桥式圆弧一字闸
产品型号	SW7411	SW7412
产品图片
	点击图片欣赏大图	点击图片欣赏大图	点击图片欣赏大图
大小尺寸	长1200×宽280×高990 (mm)	长1200×宽280×高990 (mm)
净通道宽	小于600 (mm)	小于600 (mm)
闸杆转向	单向、双向（可选）

闸机技术参数

１）电源电压：AC220V±10V ，50Hz
２）工作环境温度：－４０℃ ～７０℃
３）相对湿度：小于95%，不凝露
４）通信接口：RS485联网或ＴＣＰ／ＩＰ网络
５）电机功率：直流电机 100W/24V
６）输入接口：12V电平信号或脉宽＞100ms的12V脉冲信号，驱动电流＞10mA
７）闸门开、关时间：2.5秒

通道系统功能特点

1) 采用了独特的不完全齿轮传动系统，使闸机在零位锁定、解锁更加准确、可靠。
2) 整个系统运行平稳、噪音小、无机械冲击。
3) 具有来电自检功能，自动恢复在加锁状态。
4) 具有多种工作模式可供选择，即可双向读卡，也可一边读卡、另一方向禁行，一边读卡、另一方向自由通行，且闸机工作模式可通过主板菜单进行设定。
5) 具有断电落杆，通电手动上杆功能。
6) 具有485远距离控制落杆、上杆功能，以满足用户的特殊需求及消防安全要求。
7) 具有统一、标准的对外电气接口，可与各种读写设备相挂接，便于系统集成，并可通过管理计算机实现远程控制与管理。
8) 可自动对通行方向的通行人数进行统计，并以直观的LED（选装）方式呈现给管理者，使管理者对某方向的通行人数了如指掌。
9) 具有明确的通行方向指示功能，以直观的LED通行者指示可以通行还是禁止通行。
10) 具有读卡带记忆和不带记忆功能，且用户可根据自己的需要通过主板键盘进行设定。
11) 通过软件设定，可限制场所内部的人员总数，以满足一些特殊场合的特殊需求。
12) 具有自动复位功能。当读卡后，通行者在规定的时间内未通行时，系统将自动取消通行者的本次通行权限，且限制的通行时间可由管理人员自行设定。

系统控制部分（门禁控制）

智能通道：三辊闸、摆闸、翼闸等一般用门禁控制器+刷卡去控制，

产品名称
产品型号
产品图片
	点击图片欣赏大图	点击图片欣赏大图	点击图片欣赏大图

SW5202双门双向门禁控制器，可控制二个门的双向进出，采用世界著名的美国NXP公司（原欧洲PHILIP）的32位 ARM7处理器为主控芯片，内部运行RTOS实时操作系统和FAMS2存储管理系统，按照工业级技术要求设计的高性能门禁控制器。

门禁控制器不但拥有常用的门禁功能，例如：脱机运行、实时监控、照片显示、海量存储、灵活的权限设置、远程开门、多用户管理、批量和少量快速设置、方便查询、报表统计格式修改和打印输出到Excel文件、卡＋密码、门长时间未关闭报警、非法卡刷卡报警、管理卡开门、非法闯入报警、定时开门、电子地图等功能。

通道显示系统

LED显示刷卡统计信息
