一卡通系统 >>> 门禁系统 >>>门禁设备

门禁机>>>门禁一体机

该款门禁机，刷IC卡，实现三种工作模式：

1、写卡式：用发卡机RC8008，配合写卡软件，发卡，脱机使用，免布线。

2、联网式：通过RS485通讯与电脑联网，有记录查询。

3、简易式：通过管理卡，发卡，无需软件，操作非常简单。

SW169C(用软件和IC卡发卡机发卡，写卡式)

并且有三个外壳，客户根据喜好随心选

产品名称：门禁一体机

产品型号：SW169

用软件+发卡机发卡，写卡式

免布线，脱机使用，计时（控制有效期），限次

点击图片欣赏大图	门禁一体机是读写IC卡第七扇区数据
	感应距离5-10CM
	1. 识别速度超高； 2. 极高的防冲突性，可同时识别超过200个标识； 3. 定向型读写器的读写角度可人为调整，范围达360°； 4. 高可靠性，适应工业(如工矿)环境； 5. IC卡和读写器之间可实现双向高速数据交换，数据安全得到充分保障； 6. IC卡的射频发射率和功耗极低，无辐射，更健康，更安全；

产品名称	门禁一体机	门禁一体机	门禁一体机
产品型号	SW169A	SW169B	SW169C
产品图片
	点击图片欣赏大图	点击图片欣赏大图	点击图片欣赏大图
大小尺寸	115 * 75 * 21 mm	115 * 75 * 21 mm	121 * 84 * 22 mm
说明	银灰/深灰	银灰/深灰

写IC卡式门禁一体机：SW169C

写卡脱机使用，建立黑名单

应用范围：门禁控制系统，对讲门禁系统，呼梯型电梯系统

·产品概述

SW169门禁控制器由主控板、状态指示灯、塑胶外壳、开关电源等组成的一门控制器。可管理相对独立的一个通道（门），产品采用标准结构设计，利用感应式智能卡的方便性、唯一性，结合电控锁、门磁感应开关、等设备，并配合管理软件，共同组成了智能化的出入口控制管理系统。该产品采用读写IC卡内控制信息进行控制，既免除了联网型门禁的烦琐布线，又可控制用户卡的有效期，同时可采用电脑管理用户信息，方便简捷。

·结构特点：

该产品系针对大型联网型控制器人员管理方便，但系统布线工作量大，造价高及非联网型门禁安装简便，成本低，但人员授权管理困难的特点，满足中小用户经济实用，又有一定的人员管理功能的使用需求，采用主控制器+嵌入读卡器的非联网门禁通用结构设计，利用读写IC卡中控制信息的方式进行人员授权控制，免除主控制器与管理电脑之间的通讯布线，提高了经济实用性及灵活性。采用上述的结构设计，具有结构简单，方便施工安装的特点。可满足用户简单的门禁出入控制及必要的人员授权控制，不保留进出刷卡记录。

·多重防护：
控制器电源输入具有过流、过压、反向接入保护
输入、输出接口具有光电隔离保护

·开门方式灵活：
具有双向刷卡开门、单向刷卡开门、按钮开门等多种开门方式

·性能参数：

可控门数： 1 门识别方向：单向（进出双向，外接读卡器）
发卡数量：无限制事件记录：无
数据存储：数据可保存100年识别卡种： IC卡
读卡速度：小于0.1秒,支持多种维根格式读卡器刷卡间隔：小于0.5秒
通讯方式：无状态指示：工作、读卡状态指示

·电气参数：
工作电源：7～35VDC　功耗1W
工作电流：小于150mA（不含驱动电锁及读卡器）

·物理参数：

工作温度： -20℃～70℃ 相对湿度： 0～95%无冷凝
接线方式：接线端子安装型式：塑胶外壳明装
物理尺寸： 121 X 84 X 22 mm；整机质量： 0.2㎏

常规配置：

每个门的配置
1、单门门禁控制器SW169C, 1 台
2、电锁电插锁/磁力锁/电控锁, 1 把
3、电源 DC12V, 1 个
4、出门按钮， 1 个

发卡部分
5、专用发卡器 RC8008, 1 台
7、门禁管理软件 ,1 套
8、管理电脑, 1 台

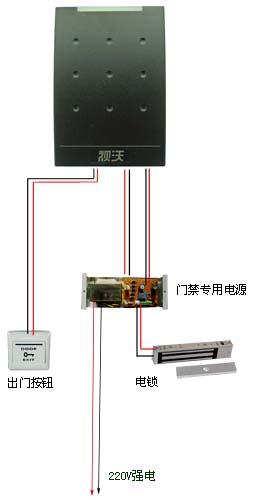

IC卡门禁系统工作原理示意图--一体式



门禁控制单元	发卡系统

IC卡门禁发卡机

型号：RC8008

点击图片欣赏大图	点击图片欣赏大图	门禁发卡机是读写IC卡第九扇区资料
		感应距离5-10CM
		ifare可读写发卡器: USB输出; USB取电;

门禁一体机系列产品

产品名称	门禁机	门禁一体机	门禁考勤一体机	门禁机
产品图片
产品型号	SW269C	SW169C	SW268	EM100

门禁一体机外包装

产品名称	门禁一体机外包装	门禁机
产品型号		SW169
产品图片
	点击图片欣赏大图	点击图片欣赏大图	点击图片欣赏大图
大小尺寸	136 * 135 * 29 mm
说明	门禁一体外包装-纸盒-中性印刷箱型：啤盒，纸质：K9A	IC卡
重量	毛重：200G
